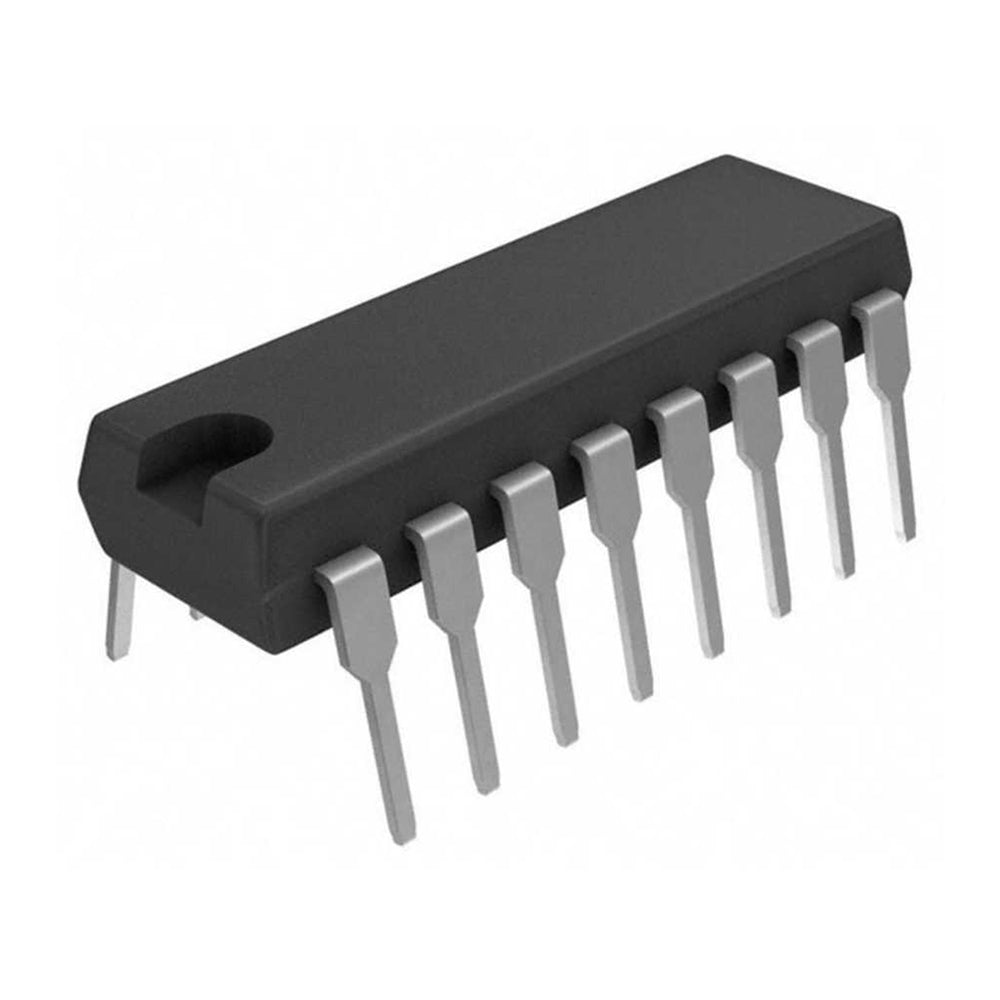

آي سي 74HC48 ديكودر BCD لشاشة سفن سيجمنت 7-Segment

نظرة عامة

آي سي 74HC48 هو ديكودر/درايفر CMOS عالي السرعة بيحوّل مدخل BCD من 4 بت (Binary-Coded Decimal) للإشارات المناسبة لتشغيل شاشة سفن سيجمنت Common Cathode. الشريحة دي بتبسّط عرض الأرقام العشرية (0-9) في الدواير الرقمية، وبتعتبر قطعة أساسية في مشاريع العدادات والساعات وأجهزة القياس. سرعتها العالية واستهلاكها المنخفض للتيار بيخلّوها اختيار مثالي للتطبيقات اللي شغالة بالبطارية والأجهزة المحمولة.

أهم المميزات

• فك ترميز BCD to 7-segment: بيحوّل مدخل BCD من 4 بت لمخارج شاشة السفن سيجمنت.
• متوافق مع Common Cathode: مصمم خصيصاً لشاشات الكاثود المشترك (CC).
• تشغيل عالي السرعة: تكنولوجيا CMOS المتقدمة بتضمن سرعة تبديل عالية.
• استهلاك طاقة منخفض: مناسب للأجهزة اللي شغالة بالبطارية.
• خاصية Lamp Test: بتسمحلك تختبر كل الـ Segments في نفس الوقت.
• مدخل/مخرج Ripple Blanking: بيفعّل خاصية إخفاء الأصفار في البداية أو الآخر.
• مدى جهد تشغيل واسع: من 2V لحد 6V عادةً.
• باكدج DIP قياسي 16-pin: سهل التركيب على البريد بورد وعلى الـ PCB.

المواصفات التقنية

• الوظيفة: ديكودر/درايفر BCD to 7-segment
• التوصيل: Common Cathode (CC)
• جهد التغذية (Vcc): من 2V لحد 6V
• جهد المدخل (Vin): من 0V لحد Vcc
• تيار الخرج: لحد 10 mA لكل Segment (Sink)
• Propagation Delay: حوالي 40 ns (typical) عند 5V
• درجة حرارة التشغيل: من -40°C لحد +85°C
• الباكدج: DIP-16 بقاعدة 16-pin
• عائلة اللوجيك: 74HC (High-Speed CMOS)

التطبيقات واستخداماته

• ساعات وتايمرات رقمية: لعرض الدقايق والثواني.
• دواير عدادات (Counter): لعرض قيم العد بالأرقام العشرية.
• أجهزة قياس: لعرض قراءات السنسورات أو الـ ADC.
• مشاريع تعليمية: لتتعلم عن نظام BCD ودرايفرات الشاشات.
• أنظمة Embedded: للربط مع الميكروكنترولر لإخراج الأرقام.
• لوحات تحكم صناعية: لعرض قيم رقمية للباراميترات المختلفة.

المحتويات

• 1x آي سي 74HC48 BCD to 7-Segment Decoder (باكدج DIP 16-pin)

التوافق

• الشاشات: بيشتغل مع شاشات سفن سيجمنت Common Cathode (زي 5161AS و5611AH).
• الميكروكنترولرات: ممكن يتشغّل بأي خرج 4-bit من ميكروكنترولر زي Arduino أو PIC أو AVR وغيرها.
• عائلات اللوجيك: متوافق مع TTL وعائلات CMOS تانية لما مستويات الفولت تكون متطابقة.

توصية MOKWN

آي سي 74HC48 حل موثوق وفعال لتشغيل شاشات السفن سيجمنت Common Cathode، ومثالي للهواة والطلبة والمحترفين اللي شغالين على مشاريع رقمية. علشان تحصل على حل عرض كامل، اربطه بشاشة سفن سيجمنت Common Cathode ومقاومات لتحديد التيار. سواء بتبني ساعة رقمية أو عداد أو كيت تعليمي، الـ 74HC48 هيبسّط تصميمك ويضمنلك عرض دقيق للأرقام.
