نظرة عامة

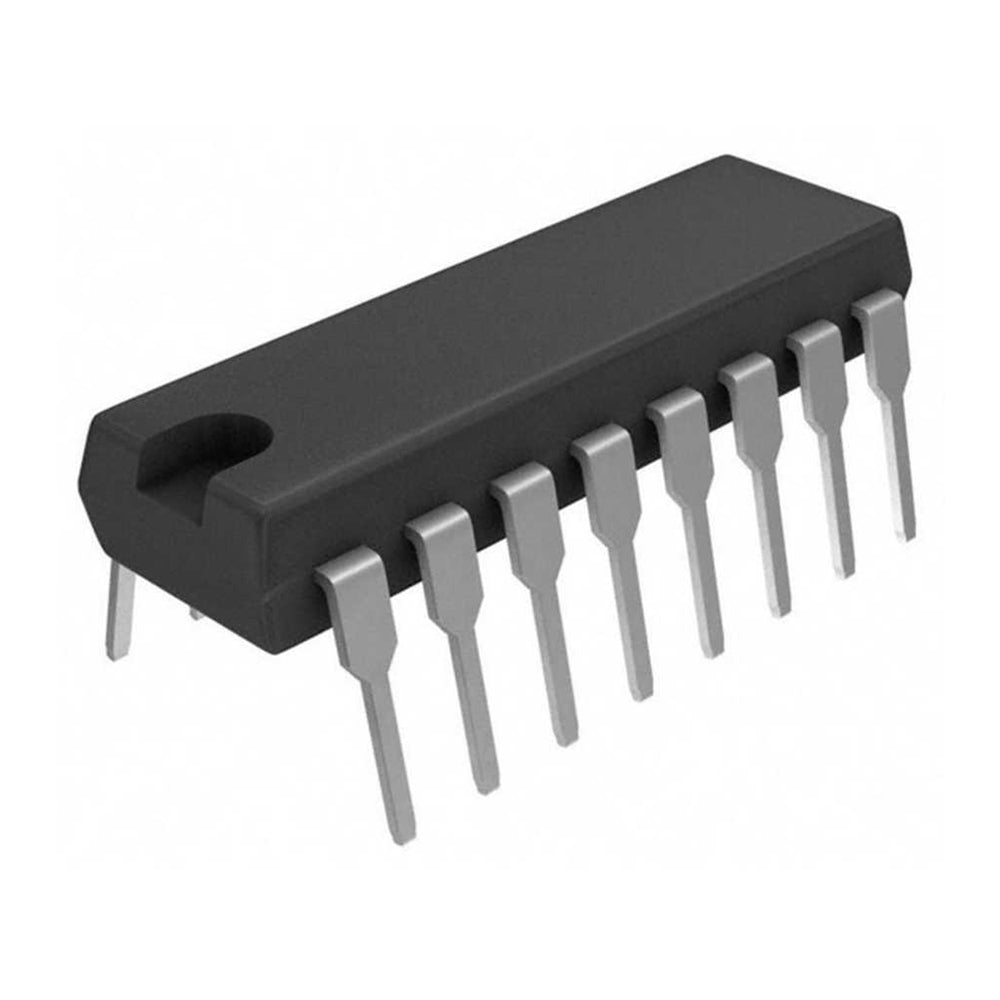

آي سي 74HC4051 هو مالتيبلكسر/ديمالتيبلكسر انالوج بـ 8 قنوات وسرعة عالية من سلسلة 74HC. بيخليك توجّه واحد من 8 إشارات انالوج داخلة لمخرج مشترك واحد، أو العكس، توزّع إشارة انالوج واحدة على واحد من 8 مخارج. وده بيخليه قطعة أساسية لتوسيع مداخل الانالوج في الميكروكنترولر زي Arduino أو ESP32 أو Raspberry Pi.
أهم المميزات
- مالتيبلكسر/ديمالتيبلكسر 8 قنوات: يوجّه 8 إشارات انالوج لمخرج واحد أو مخرج واحد لـ 8.
- مدى جهد تشغيل واسع: شغال من 2V لـ 6V ومتوافق مع لوجيك 3.3V و 5V.
- سرعة تبديل عالية: مناسب لتطبيقات الصوت وجمع البيانات (Data Acquisition).
- مقاومة ON منخفضة: بيقلل تشويه الإشارة لأقل حد ممكن.
- تبديل Break-before-make: بيمنع أي تماس لحظي بين القنوات.
- باكدج DIP قياسي 16 بن: سهل التركيب على البريد بورد والـ PCB.
المواصفات التقنية
- الباكدج: 16-DIP (0.300\", 7.62mm)
- الدائرة: 8:1 (8 مداخل لمخرج واحد)
- الجهد - التغذية: 2V ~ 6V
- عدد الدوائر: 1
- عائلة اللوجيك: 74HC (High-Speed CMOS)
- درجة حرارة التشغيل: عادةً من -40°C إلى +85°C
الاستخدامات والتطبيقات
- أنظمة جمع البيانات: توسيع قنوات الدخل الانالوج للميكروكنترولر.
- توجيه إشارات الصوت: الاختيار بين أكتر من مصدر صوت.
- ربط السنسورات: قراءة أكتر من سنسور انالوج من خلال بن ADC واحد.
- أجهزة القياس والاختبار: توجيه وتبديل الإشارات.
- الروبوتات والأتمتة: اختيار مخرجات سنسورات مختلفة.
محتويات المنتج
- 1 x آي سي 74HC4051 مالتيبلكسر/ديمالتيبلكسر انالوج (باكدج DIP-16)
التوافق
- شغال مع Arduino و ESP32 و Raspberry Pi و STM32 وباقي الميكروكنترولرات.
- ينفع مع أنظمة لوجيك 3.3V أو 5V.
- بيشتغل كويس مع تشكيلة MOKWN من أسلاك التوصيل والبريد بورد ولوحات التطوير.
توصية MOKWN
لمحبي الإلكترونيات في مصر، الـ 74HC4051 حل اقتصادي تضاعف بيه عدد مداخل الانالوج عندك. سواء بتعمل محطة أرصاد جوية بعدة سنسورات أو مايكسر صوت، الآي سي ده هيبسّط تصميمك. اطلبه دلوقتي واستفيد بالشحن المجاني لكل مصر!
