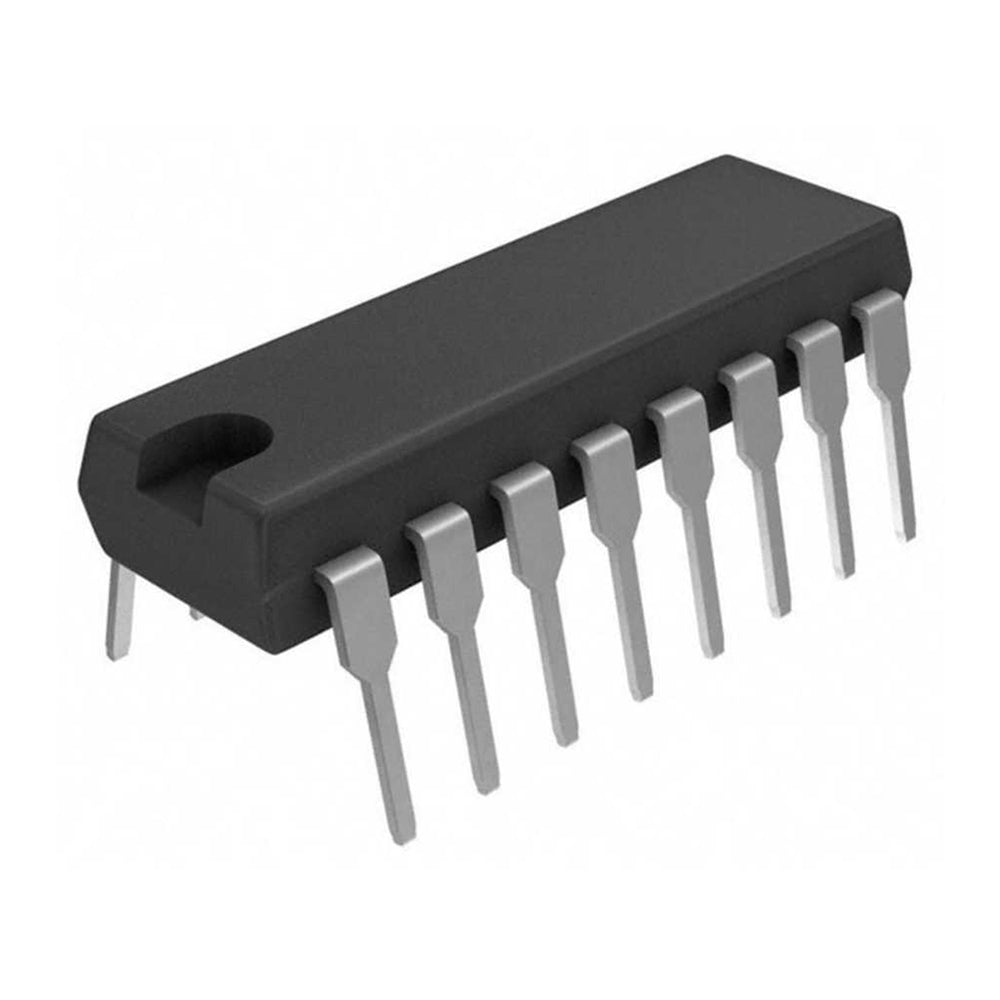

آي سي 74HC30D بوابة NAND بـ 8 مداخل

نظرة عامة

الـ 74HC30D ده آي سي بوابة NAND بـ 8 مداخل وسرعة عالية من عائلة 74HC. بيديك وظيفة NAND واحدة بثمانية مداخل، وده بيخليه الاختيار المثالي لتنفيذ دوال منطقية معقدة في الأنظمة الرقمية. تكنولوجيا السيليكون جيت CMOS بتاعته بتضمن استهلاك طاقة منخفض مع الحفاظ على التوافق مع مستويات الجهد المنطقية TTL. الآي سي ده حل صغير وموثوق لمجموعة كبيرة من مشاريع الإلكترونيات الرقمية، من البوابات المنطقية البسيطة لحد الدوائر التجميعية المتقدمة.

أهم المميزات

• بوابة NAND بـ 8 مداخل: وظيفة NAND واحدة بثمانية مداخل، تقدر تعمل بيها عمليات منطقية معقدة في باكدج واحد.
• تشغيل بسرعة عالية: زمن انتشار (Propagation Delay) تقريباً 12 ns عند 5V، يعني استجابة سريعة في التطبيقات الحساسة للوقت.
• استهلاك طاقة منخفض: تكنولوجيا CMOS بتقلل استهلاك الطاقة، فمناسب جداً للأجهزة الشغالة بالبطارية.
• مدى جهد تغذية واسع: بيشتغل من 2.0V لحد 6.0V، متوافق مع أنظمة منطقية مختلفة.
• مداخل متوافقة مع TTL: يقدر يتوصل مباشرة بمستويات TTL لما يكون VCC بين 4.5V و 5.5V.
• باكدج SOIC-14 قياسي: سهل اللحام وسهل تركيبه في تصاميم الـ PCB.
• حماية ESD: مقاوم قوي للتفريغ الكهروستاتيكي، وده بيزود عمر القطعة.

المواصفات التقنية

• الدالة المنطقية: بوابة NAND بـ 8 مداخل
• جهد التغذية (VCC): من 2.0V لـ 6.0V
• جهد المدخل العالي (VIH): 1.5V (أقل قيمة) عند VCC = 2.0V؛ 3.15V (أقل قيمة) عند VCC = 4.5V
• جهد المدخل المنخفض (VIL): 0.5V (أقصى قيمة) عند VCC = 2.0V؛ 0.9V (أقصى قيمة) عند VCC = 4.5V
• تيار الخرج العالي (IOH): -4 mA (أقل قيمة) عند VCC = 4.5V
• تيار الخرج المنخفض (IOL): 4 mA (أقل قيمة) عند VCC = 4.5V
• زمن الانتشار (tpd): 12 ns (تقريبي) عند VCC = 5V و CL = 15 pF
• سعة المدخل (CI): 3.5 pF (تقريبي)
• مدى حرارة التشغيل: من -40°C لـ +125°C
• الباكدج: SOIC-14

الاستخدامات والتطبيقات

• تصميم المنطق الرقمي: تنفيذ دوال منطقية معقدة زي الديكودرز والإنكودرز والميوبلكسرز.
• التوصيل مع الميكروكنترولر: توسيع قدرات الـ I/O عن طريق دمج أكتر من إشارة مدخل مع بعض.
• بوابات الإشارات: التحكم في مرور البيانات أو إشارات الكلوك في الأنظمة الرقمية.
• دوائر حسابية: بناء مكونات ALU ودوائر المقارنة (Comparators).
• مشاريع تعليمية: مثالي لتعلم البوابات المنطقية وجبر البوليان في معامل الجامعة.
• التحكم الصناعي: يستخدم في PLCs ومتحكمات الموتورات وأنظمة الأتمتة.

محتويات العلبة

• 1x آي سي 74HC30D (بوابة NAND بـ 8 مداخل) بباكدج SOIC-14.

التوافق

• العائلات المنطقية: يشتغل مع 74HC و 74HCT و 74LS وأي عائلات متوافقة مع TTL لما تكون مستويات الجهد متطابقة.
• الميكروكنترولرز: متوافق مع Arduino و Raspberry Pi و PIC و STM32 وباقي أنظمة المنطق 3.3V/5V.
• البريد بورد: ممكن تستخدمه مع لوحات محول SOIC-to-DIP للتجارب الأولية (Prototyping).

توصية MOKWN

الـ 74HC30D قطعة أساسية لأي حد مهتم بالإلكترونيات الرقمية سواء هاوي أو محترف. خاصية الـ 8 مداخل بتقلل عدد القطع المستخدمة وبتسهل تصميم الـ PCB. سواء بتبني دايرة منطقية خاصة بيك أو بتشرح أساسيات النظام الرقمي، الآي سي ده هيديك أداء موثوق بسعر مناسب. ننصح تشتري كام قطعة منه وتخزنها لمشاريعك. وللحام السطحي (SMD)، الأفضل تستخدم ستاشن هواء ساخن (Hot Air Rework Station) علشان تطلع بأحسن نتيجة.
