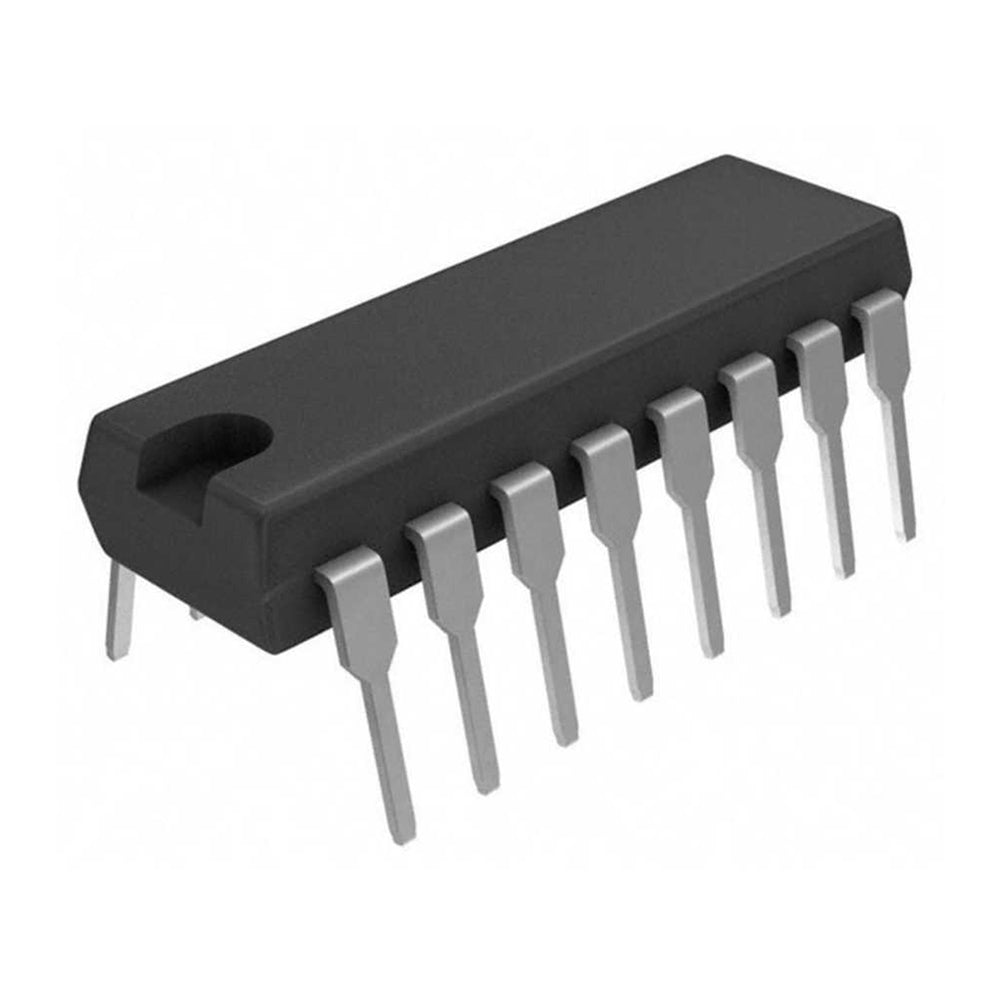

آي سي 74HC283 جامع ثنائي 4 بت DIP-16

نظرة عامة

آي سي 74HC283 هو جامع ثنائي كامل (Full Adder) عالي السرعة بعرض 4 بت، وقطعة أساسية في الإلكترونيات الرقمية لتنفيذ العمليات الحسابية. بيضيف رقمين ثنائيين كل واحد 4 بت (A0-A3 و B0-B3) مع مدخل الحمل (C0) عشان يطلع ناتج جمع 4 بت (S0-S3) وحمل خروج (C4). الشريحة دي هي اللبنة الأساسية لبناء الجوامع ووحدات المنطق الحسابي (ALU) والآلات الحاسبة الرقمية المختلفة. بتقنية السيليكون جيت CMOS عالية السرعة، الـ 74HC283 بيديك استهلاك طاقة قليل زي CMOS مع سرعة LSTTL، وده بيخليه اختيار مرن للمشاريع التعليمية والاحترافية.

أهم المميزات

• جمع ثنائي 4 بت: بيضيف رقمين 4 بت مع Carry Look-Ahead كامل عشان سرعة تشغيل عالية.
• مدخل وخروج حمل (Carry-in و Carry-out): بيدعم ربط أكتر من مرحلة (Cascading) عشان تجمع أرقام أعرض.
• سرعة تشغيل عالية: زمن الانتشار تقريبًا 13 ns على جهد 5V، مناسب للتطبيقات عالية التردد.
• استهلاك طاقة منخفض: تقنية CMOS بتضمن أقل استهلاك ممكن للطاقة.
• جهد تشغيل واسع: من 2V إلى 6V، ومتوافق مع مستويات منطق TTL و CMOS.
• علبة DIP قياسية 16 سن: سهلة الاستخدام على البريد بورد والـ PCB.
• توصيل مباشر: ممكن توصله مباشرة مع أي آي سي من سلسلة 74HC ومع الميكروكونترولرات.

المواصفات التقنية

• جهد التغذية (Vcc): من 2V إلى 6V
• جهد الدخل (Vin): من -0.5V إلى Vcc+0.5V
• درجة حرارة التشغيل: من -40°C إلى +85°C
• زمن الانتشار (tpd): 13 ns نموذجي على 5V
• تيار الدخل (Iin): ±1 µA
• تيار الخرج (Iout): ±4 mA
• عائلة المنطق: 74HC (High-speed CMOS)
• العلبة: DIP 16 سن (متاحة كمان بصيغة SOIC)
• عدد الأطراف: 16

الاستخدامات والتطبيقات

• وحدات المنطق الحسابي (ALU): المكوّن الأساسي للجمع الثنائي في المعالجات والآلات الحاسبة.
• العدادات والآلات الحاسبة الرقمية: لجمع أرقام ثنائية متعددة.
• الروبوتات والأتمتة: بتُستخدم في أنظمة التحكم لمعالجة بيانات السنسورات والتحكم في المواتير.
• المشاريع التعليمية: مثالي لتدريس المنطق الرقمي وهندسة الحاسوب.
• معالجة الإشارات: لتنفيذ عمليات الجمع في تطبيقات DSP.
• التوسيع لأرقام أعرض: ممكن تربط أكتر من شريحة 74HC283 مع بعض عشان تجمع أرقام 8 بت أو 12 بت أو حتى 32 بت.

محتويات العلبة

• 1 x آي سي 74HC283 جامع ثنائي 4 بت (DIP-16)
• (ملاحظة: بيتباع قطعة واحدة لوحدها، مش بالكرتونة)

التوافق

• مستويات المنطق: متوافق مع سلسلة 74HC و 74HCT و 74LS.
• الميكروكونترولرات: ممكن توصله مع Arduino و Raspberry Pi و STM32 وأي ميكروكونترولر تاني بمنطق 5V أو 3.3V (اتأكد من توافق الفولت).
• الباور سبلاي: بيشتغل على تغذية منطق 5V القياسية.

توصية MOKWN

لصنّاع المشاريع والطلبة والمهندسين في مصر، الـ 74HC283 آي سي لازم يكون عندك لو بتبني أي نظام رقمي. سواء بتصمم آلة حاسبة خاصة بيك، أو بتجرب وحدات ALU، أو بتدرّس المنطق الرقمي، الشريحة دي هتديك أداء موثوق واستهلاك طاقة قليل. في MOKWN بنضمنلك إنك تستلم قطع أصلية وبجودة عالية. ضيفها للكارت دلوقتي وطوّر مشاريعك بإمكانيات حسابية بمستوى احترافي.

ملاحظة: دايمًا تعامل مع آي سي CMOS باحتياطات ضد الكهرباء الساكنة عشان متتضررش.
