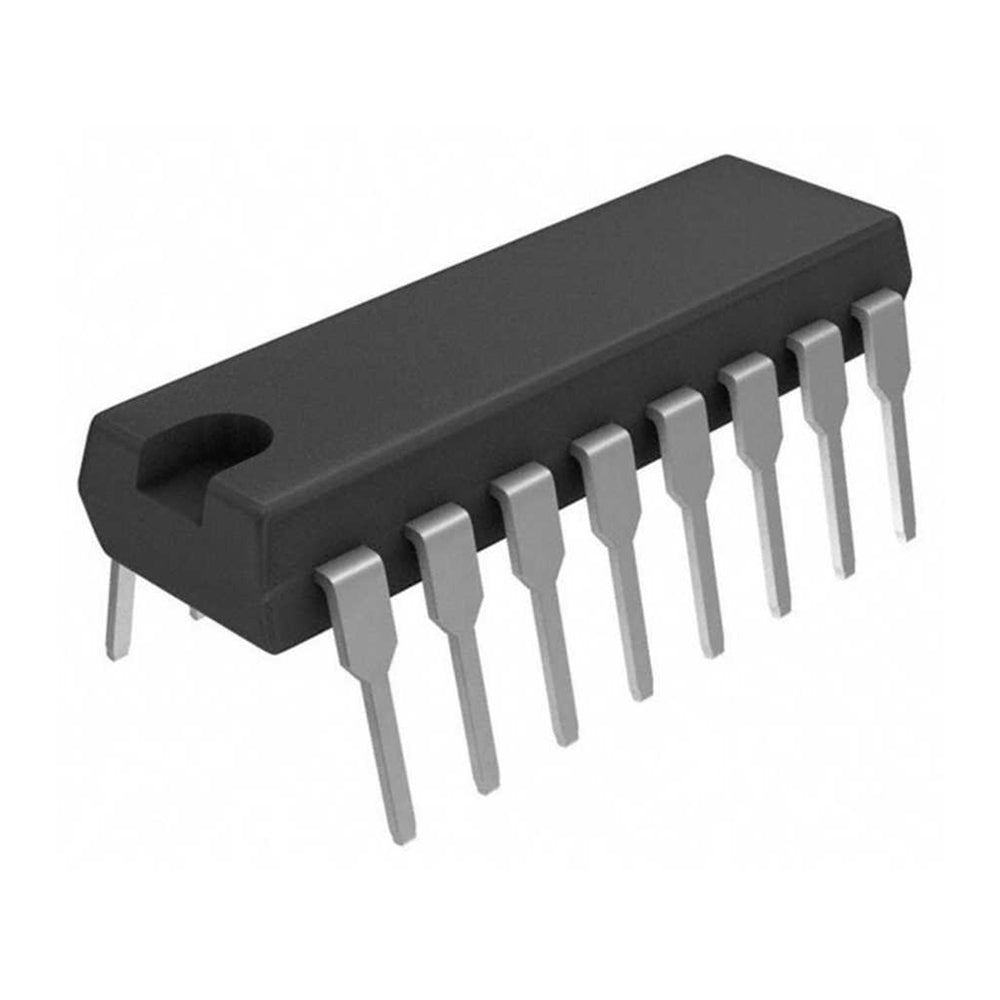

آي سي 74HC259 لاتش 8 بت قابل للعنونة

نظرة عامة

الـ 74HC259 هو لاتش 8 بت قابل للعنونة من نوع CMOS عالي السرعة، وده قطعة أساسية ومتعددة الاستخدام في أنظمة المنطق الرقمي. بيتميز بمدخل داتا واحد وثمانية مخارج مفصولة كل واحد ليها عنونتها الخاصة، يعني تقدر تخزن الداتا وتوجهها لمخرج معين بناءً على عنوان من 3 بت، وده بيخليه مثالي لتطبيقات الديمولتيبلكسر وفك عناوين الميموري وتوجيه إشارات التحكم في مشاريع الإلكترونيات والأنظمة المدمجة.

أهم المميزات

• لاتش 8 بت قابل للعنونة: تخزين 8 بت داتا مع عنونة مستقلة لكل مخرج.
• تكنولوجيا CMOS عالية السرعة: بيجمع بين استهلاك الطاقة المنخفض بتاع الـ CMOS وسرعة الـ LSTTL.
• مدى جهد تشغيل واسع: من 2V لحد 6V، متوافق مع أنظمة المنطق 3.3V و 5V.
• منطق سلسلة 74HC القياسية: نفس ترتيب البينات زي باقي أجهزة 74HC علشان التركيب يبقى سهل.
• زمن انتشار نموذجي: تشغيل سريع مناسب للتطبيقات اللحظية.
• استهلاك طاقة منخفض: مثالي للمشاريع اللي شغالة بالبطارية أو الحساسة للطاقة.

المواصفات التقنية

• جهد التغذية (Vcc): من 2V لحد 6V
• تيار الدخول: 5.2mA (أقصى حد) لكل مدخل
• نوع المخرج: مخارج قياسية (Push-Pull)
• تكوين اللاتش: 1:8 (مدخل داتا واحد لـ 8 مخارج)
• عدد الدوائر: 1
• زمن الانتشار: حوالي 13ns عند 5V
• التغليف / الكيس: 16-DIP (0.300", 7.62mm)
• مدى درجة حرارة التشغيل: من -40°C لحد +85°C (درجة صناعية)

التطبيقات واستخداماته

• فك العناوين (Address Decoding): استخدمه كديمولتيبلكسر علشان تختار واحد من ثمانية خطوط مخرج بناءً على عنوان من 3 بت.
• توسيع الميموري: اعمل ريجسترات قابلة للعنونة لربط ميموري الميكروكونترولر.
• توجيه إشارات التحكم: تحكم في كذا خط I/O بأقل عدد بينات من الميكروكونترولر.
• التحكم في LED والريلاي: شغّل حتى 8 مخارج بشكل مستقل للإضاءة أو التحكم في الأكتواتر.
• تعليم المنطق الرقمي: مثالي لتعلم اللاتشات والديمولتيبلكسرات والمنطق التتابعي.

محتويات العلبة

• 1x لاتش 74HC259 قابل للعنونة 8 بت (تغليف 16-DIP)

التوافق

• مستويات المنطق: متوافق تمامًا مع عائلات المنطق 74HC و 74HCT و 74LS.
• الميكروكونترولرز: بيشتغل مع Arduino و Raspberry Pi و ESP32 و STM32 وباقي المنصات اللي شغالة بمنطق 3.3V/5V.
• البريد بورد: التغليف DIP القياسي بيتحط مباشرة على البريد بورد ولوحات التجارب.

توصية MOKWN

سواء كنت طالب بيتعلم المنطق الرقمي، أو هواوي بيعمل نظام تحكم، أو مهندس بيعمل نماذج أولية، الـ 74HC259 آي سي لازم يكون معاك. قدرته إنه يوسّع المخارج بأقل أسلاك تخليه إضافة ذكية لأي أدوات إلكترونيات عندك. اطلبه دلوقتي من MOKWN واستفيد بالتوصيل السريع لجميع المحافظات!
