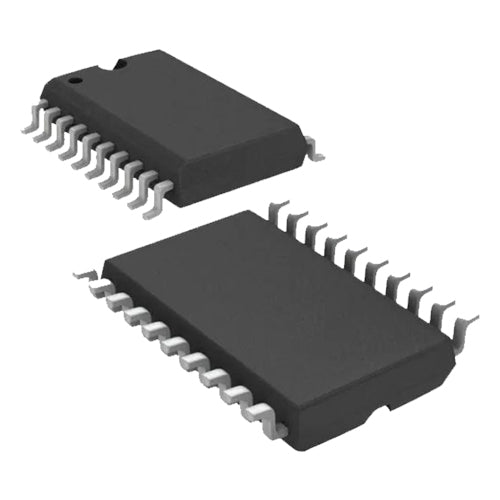

آي سي 74HC245D Octal Bus Transceiver ثلاث حالات SMD

نظرة عامة

الـ 74HC245D هو Octal Bus Transceiver عالي السرعة بتقنية CMOS، مصمم للاتصال ثنائي الاتجاه وغير المتزامن بين باصين للبيانات. بيتميز بمخارج Three-State غير معكوسة، وده بيخلّيه عنصر أساسي في الأنظمة المعتمدة على الباص اللي محتاجة تحكم في اتجاه البيانات وحالات المقاومة العالية (High-Impedance). مصنوع بتقنية Silicon-Gate CMOS، فبيحقق استهلاك طاقة قليل زي CMOS العادي مع سرعة تشغيل تقارب LSTTL.

أهم المميزات

• Octal Bidirectional Bus Transceiver: بيسهّل نقل البيانات بين باصين 8 بت.
• Three-State Outputs: بيسمح بالاتصال بباص مشترك من غير أي تعارض في الإشارات.
• Non-Inverting Logic: بيحافظ على سلامة البيانات من غير ما يعكسها.
• Direction Control (DIR): بيحدد اتجاه تدفق البيانات من A لـ B أو من B لـ A.
• Output Enable (OE): بيحط المخارج في حالة المقاومة العالية عشان يعزل الباص.
• High-Speed CMOS Technology: بيجمع بين استهلاك طاقة قليل وسرعة متوافقة مع LSTTL.
• Wide Operating Voltage: بيدعم جهد تغذية من 2V لـ 6V ومتوافق مع مستويات TTL.
• SMD Package: مساحة صغيرة SOIC-20، مثالي لتصاميم الـ PCB اللي مساحتها ضيقة.

المواصفات التقنية

• Logic Family: 74HC (High-Speed CMOS)
• Function: Octal Bus Transceiver بمخارج Three-State
• عدد البتات: 8
• نوع المخارج: Three-State غير معكوس
• جهد التغذية (VCC): من 2V لـ 6V
• توافق الدخل/الخرج: متوافق مع TTL
• Propagation Delay: عادةً 12 ns عند 5V
• مدى حرارة التشغيل: من -40°C إلى +125°C
• Package: SOIC-20 (SMD)

الاستخدامات والتطبيقات

• عزل باص البيانات: مثالي لعمل Multiplexing لباصات البيانات في أنظمة الميكروكونترولر.
• ربط الميموري: بيوصل موديولات الميموري بالمعالجات مع تحكم كامل في الاتجاه.
• توسيع الطرفيات: بيسمح لأكتر من جهاز يشاركوا نفس باص البيانات.
• Level Shifting: بيسهّل تحويل مستويات الجهد بين عائلات منطقية مختلفة.
• الروبوتات والأتمتة: بتستخدم في أنظمة التحكم لتوجيه البيانات وعمل Buffering للإشارات.
• البروتوتايب والتعليم: عنصر أساسي في معامل الإلكترونيات ومشاريع الميكرز.

محتويات العلبة

• قطعة واحدة 74HC245D Octal Bus Transceiver (SMD, SOIC-20)

التوافق

• متوافق مع 74HC و 74HCT وباقي عائلات المنطق 5V.
• ينفع تستبدله بأي آي سي 74HC245 عادي بنفس باكدج SMD.
• ينفع تستخدمه مع Arduino و Raspberry Pi وأي ميكروكونترولر تاني مع مراعاة Level Shifting.

توصية MOKWN

لو من هواة الإلكترونيات أو الطلبة أو المحترفين في مصر، الـ 74HC245D لازم يكون موجود في أي مشروع منطق رقمي. تنوعه في إدارة الباصات وتوجيه الإشارات بيخلّيه أساسي في أي نظام Embedded. بننصحك تجمعه مع البريد بورد والأسلاك (Jumper Wires) وموديولات Logic Level Converter اللي عندنا عشان تركيب سهل وسلس. سواء بتبني روبوت أو Data Logger أو كمبيوتر بتصميمك الخاص، الترانسيفر ده هيضمنلك تدفق بيانات ثابت ومضمون. اطلب دلوقتي وطوّر أداء مشروعك!
