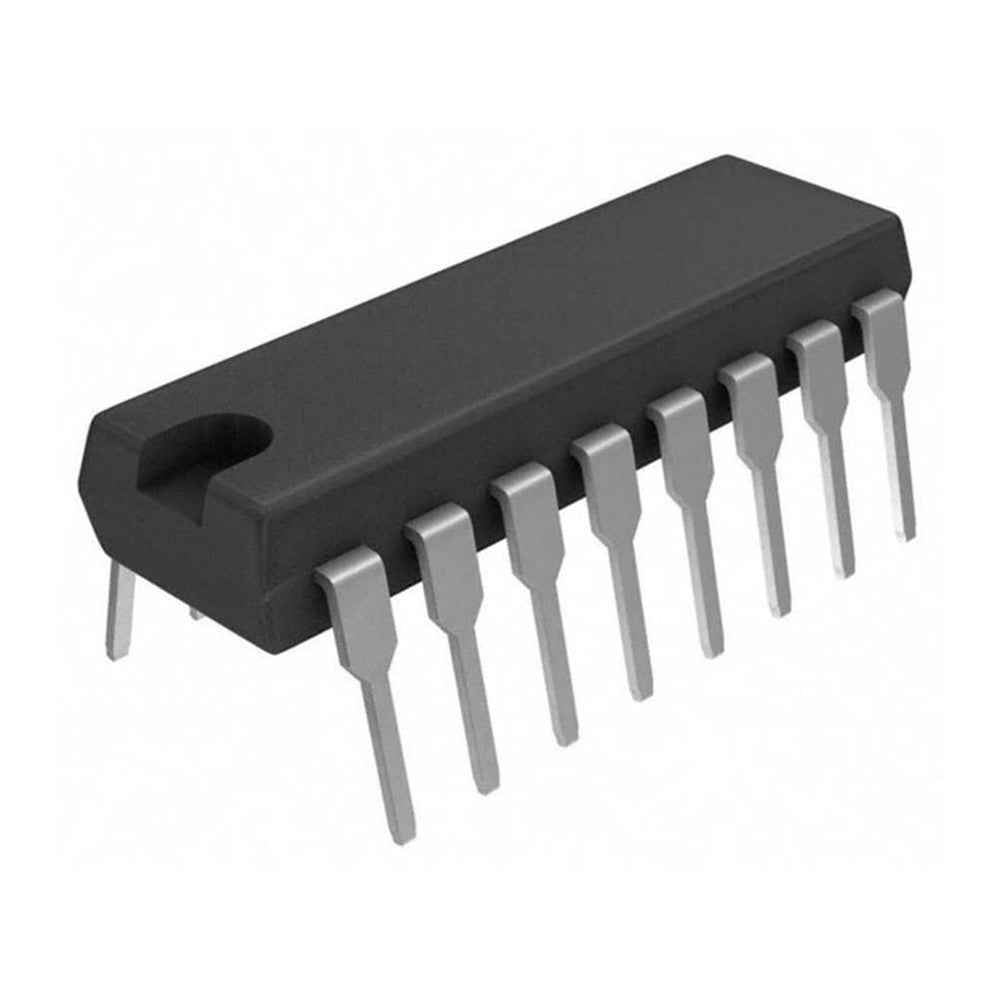

آي سي 74HC165 شفت ريجستر 8 بت

نظرة عامة

الـ 74HC165 ده شفت ريجستر 8 بت (Parallel-in / Serial-out) من عيلة 74HC، وبيسمحلك تقرأ لحد 8 مداخل ديجيتال (زرار، سويتشات، سنسورات) باستخدام بضعة بنز بس من الميكروكنترولر. عن طريق تحويل الداتا من باراليل لسيريال، الشيب ده بيقلل الأسلاك وبيوسّع قدرات الـ I/O بتاعة Arduino أو ESP32 أو أي ميكروكنترولر تاني.

أهم المميزات

• مدخل باراليل 8 بت عشان تقرأ كذا إشارة ديجيتال في نفس الوقت.
• خرج سيريال لنقل الداتا بكفاءة بأقل عدد بنز.
• جهد تشغيل واسع: من 2V لحد 6V، ومتوافق مع أنظمة 3.3V و5V.
• سرعة تشغيل عالية مع Propagation Delay مناسب لأغلب المشاريع.
• قابل للتسلسل (Cascading) عشان تقرأ أكتر من 8 مداخل بربط أكتر من شيب مع بعض.
• استهلاك طاقة قليل مثالي للمشاريع اللي شغالة بالبطارية.

المواصفات التقنية

• جهد التغذية (Vcc): من 2.0V لحد 6.0V
• جهد الدخل (Vin): من 0V لحد Vcc
• تيار الخرج: ±5.2 mA عند 5V
• Propagation Delay: 35 ns (typical) عند 5V
• درجة حرارة التشغيل: من -40°C لحد +125°C
• التغليف: DIP-16 (Through-Hole) أو SOIC-16 (Surface Mount)
• عيلة اللوجيك: 74HC (High-Speed CMOS)

الاستخدامات والتطبيقات

• قراءة أزرار وسويتشات كتيرة في لوحات التحكم والكيبورد.
• التعامل مع مجموعات سنسورات (زي روبوتات تتبع الخط).
• توسيع المداخل الديجيتال على Arduino أو Raspberry Pi أو ESP32 أو ميكروكنترولرات PIC.
• عمل سلاسل شفت ريجستر لمصفوفات مداخل كبيرة.
• مشاريع تعليمية لتوضيح تحويل الباراليل لسيريال.

محتويات العلبة

• 1x آي سي 74HC165 (تغليف DIP-16)

التوافق

• شغال مع كل الميكروكنترولرز المعروفة: Arduino وESP32 وRaspberry Pi (عن طريق GPIO) وSTM32 وPIC وAVR وغيرها.
• متوافق مع مستويات لوجيك 3.3V و5V.
• ينفع تستخدمه على البريد بورد ولوحات الـ Perfboard.

توصية MOKWN

سواء كنت هاوي أو طالب أو مهندس محترف، الـ 74HC165 قطعة أساسية في أي ورشة إلكترونيات. مثالي لأي مشروع محتاج يقرأ مداخل كتيرة من غير ما يضحّي ببنز GPIO الثمينة. اطلبه دلوقتي من MOKWN واطلّع مشاريعك لمستوى أعلى!
