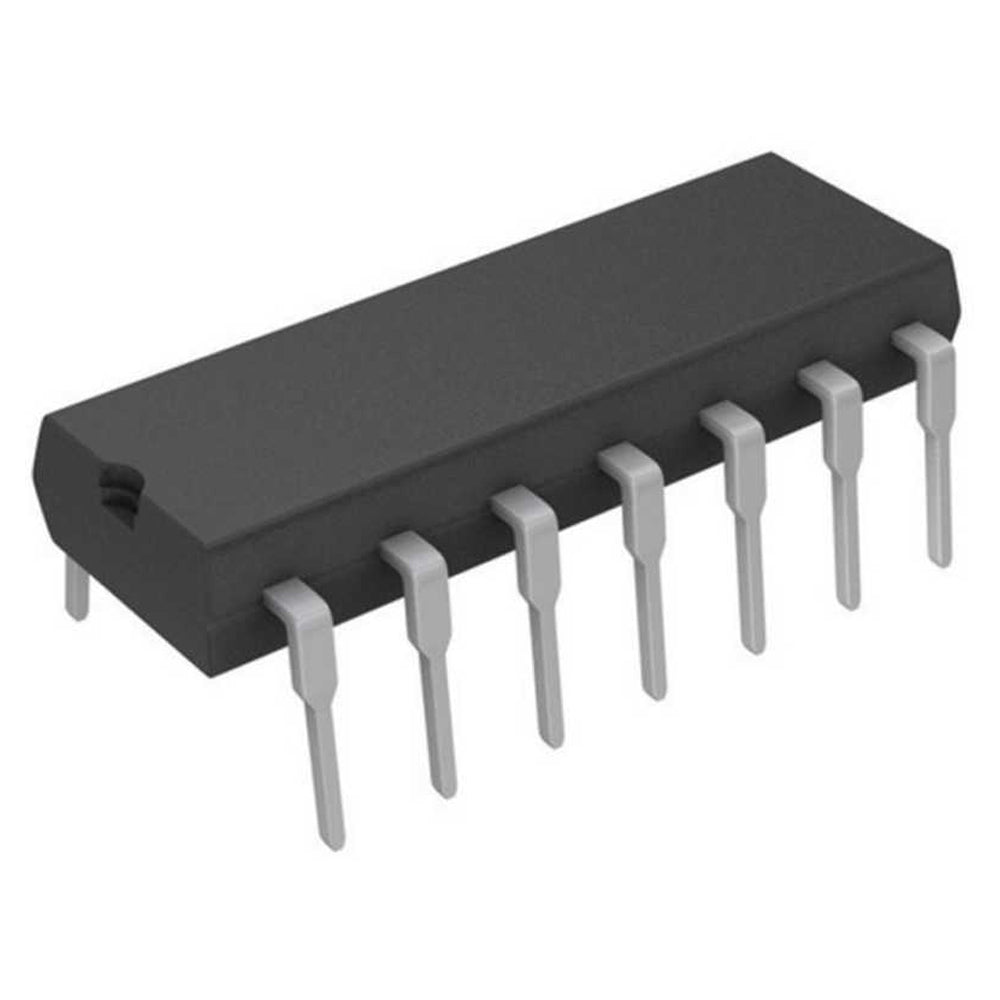

آي سي 74HC164 شفت ريجيستر 8 بت سيريال لباراليل

نظرة عامة

الـ 74HC164 ده شفت ريجيستر 8 بت (Serial-in / Parallel-out)، وده من القطع الأساسية في الإلكترونيات الرقمية. بيحوّل الداتا من سيريال لباراليل، وده بيساعدك توسّع عدد البينات (I/O) في الميكروكنترولر وتتحكم في حاجات أكتر بأسلاك أقل. وبفضل تقنية CMOS عالية السرعة، بيستهلك قدرة قليلة جداً وشغال على مدى جهد واسع، فبيصلح لتطبيقات رقمية كتير.

أهم المميزات

• شفت ريجيستر 8 بت: دخل سيريال وخروج باراليل
• مدى جهد تشغيل واسع: من 2V لـ 6V
• تقنية CMOS عالية السرعة (نوع HC)
• مخارج Push-Pull تقدر تقود الحمل مباشرة
• باكدج DIP 14 بين قياسي، يناسب البريد بورد
• استهلاك قدرة منخفض
• يتواصل مباشرة مع مستويات منطق TTL

المواصفات التقنية

• الوظيفة: تحويل من سيريال لباراليل
• عدد البتات: 8
• نوع الخرج: Push-Pull
• جهد التغذية: 2V ~ 6V
• الباكدج: 14-DIP (0.300\", 7.62mm)
• عائلة المنطق: 74HC
• درجة حرارة التشغيل: عادةً من -40°C إلى +125°C (راجع الداتا شيت)

الاستخدامات والتطبيقات

• توسيع مخارج الميكروكنترولر (زي Arduino و ESP32 و Raspberry Pi)
• تشغيل أكتر من LED أو شاشات 7-segment
• تحويل الداتا من سيريال لباراليل في واجهات الاتصال
• التحكم في أجهزة كتير بعدد بينات قليل
• عمل مشاريع زي LED Matrix والساعات الرقمية وأنظمة تسجيل الداتا

محتويات العلبة

• 1x آي سي 74HC164 شفت ريجيستر 8 بت (باكدج DIP-14)

التوافق

• شغال مع أنظمة منطق 5V و 3.3V (ضمن مدى الجهد)
• متوافق مع Arduino و Raspberry Pi و PIC و AVR وأي ميكروكنترولر تاني
• ممكن توصله Cascade عشان تعمل شفت ريجيستر أطول
• مقاس DIP-14 القياسي يناسب البريد بورد والـ perfboard

توصية MOKWN

لو صانع مشاريع أو طالب أو مهندس ودورك توسّع المخارج الرقمية بشكل عملي واقتصادي، الـ 74HC164 هيكون اختيارك الصح. سواء هتعمل شاشة LED أو نظام Data Acquisition معقد، الـ 74HC164 حل موثوق وسعره ممتاز. اطلبه دلوقتي واستمر في مشاريعك!
