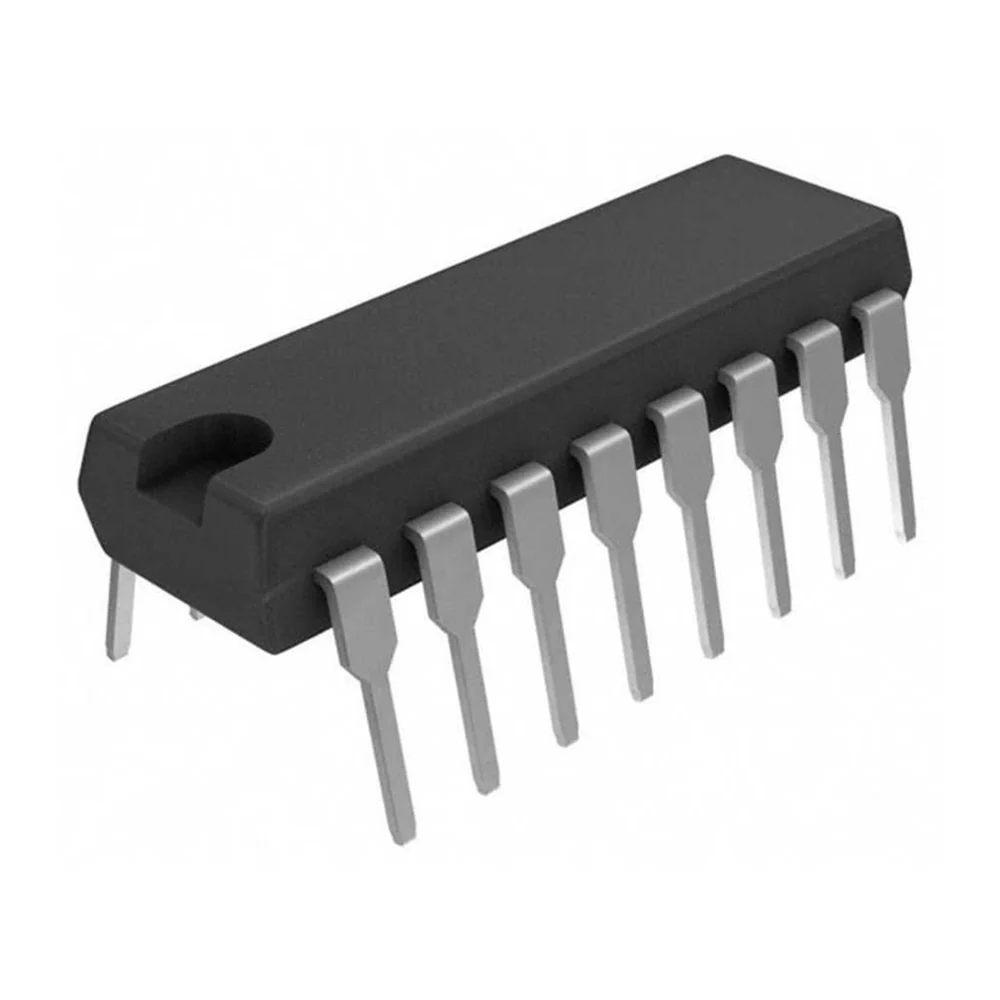

آي سي 74HC161 عداد ثنائي متزامن 4 بت

نظرة عامة

الـ 74HC161 هو عداد ثنائي متزامن 4 بت عالي السرعة من عائلة الـ 74HC CMOS logic. بيعد من 0 لحد 15 (بالنظام الثنائي من 0000 لحد 1111) ومصمم لتطبيقات العد الدقيق للإشارات الرقمية وتقسيم التردد والتوقيت. شغله المتزامن بيخلي كل المخرجات تتغير في نفس لحظة حافة الكلوك، وده بيمنع أي Glitches وبيخلّيه مثالي لأنظمة رقمية موثوقة. بجهد تشغيل واسع من 2V لحد 6V واستهلاك طاقة قليل، الـ 74HC161 اختيار ممتاز للهواة والطلبة والمهندسين الشغالين على ميكروكونترولر زي Arduino وESP32 وSTM32 وRaspberry Pi.

أهم المميزات

• عداد ثنائي متزامن 4 بت بمخرجات Q0 لحد Q3
• عد متزامن – كل المخرجات بتتحدث على نفس حافة الكلوك، وده بيمنع مشاكل Race Conditions
• تحميل متوازي (Parallel Load) – تقدر تحدد العداد بأي قيمة عن طريق مداخل البيانات
• ماستر ريسيت غير متزامن – تصفير فوري للعداد على 0
• جهد تشغيل واسع: من 2V لحد 6V DC
• سرعة عالية – تردد كلوك نموذجي لحد 36 MHz على 5V
• استهلاك طاقة قليل – التيار الساكن النموذجي 80 µA
• باكدج DIP-16 قياسي – سهل على البريد بورد ومناسب للحام Through-Hole
• توافق مباشر مع مستويات منطق TTL لما يتغذى على 5V

المواصفات الفنية

• رقم القطعة: 74HC161
• عائلة المنطق: 74HC CMOS
• سعة العداد: 4 بت (من 0 لحد 15)
• وضع العد: متزامن (Up Counter)
• جهد التشغيل: من 2V لحد 6V DC
• الباكدج: DIP-16 (Through-Hole)
• زمن الانتشار: 20 ns نموذجي على 5V
• أقصى تردد كلوك: 36 MHz (نموذجي على 5V)
• توافق المداخل والمخرجات: متوافق مع TTL على 5V
• مدى حرارة التشغيل: من -40°C لحد +85°C

الاستخدامات والتطبيقات

• عدادات رقمية – عد الأحداث أو عد المنتجات على السيور الناقلة
• مقسمات تردد – تقسيم إشارات الكلوك للتايمرات والساعات
• داائر توقيت – عمل تأخيرات دقيقة أو تريجرات زمنية
• State Machines – منطق تسلسلي في أنظمة التحكم
• أنظمة مدمجة (Embedded) – توسيع مداخل ومخارج الإشارات أو التعامل مع الميكروكونترولر
• مشروعات تعليمية – شرح العد الثنائي والمنطق الرقمي
• روبوتات – عد نبضات إنكودر الموتور أو تغذية راجعة للموقع

محتويات العلبة

• 1x آي سي 74HC161 عداد ثنائي متزامن 4 بت (DIP-16)

التوافق

• شغال مع Arduino وESP32 وSTM32 وRaspberry Pi وأي أنظمة منطق 3.3V/5V تانية
• ينفع على البريد بورد والـ PCB ولحام Through-Hole العادي
• استخدمه مع آي سي منطق سلسلة 74HC (زي 74HC00 و74HC04) وشاشات 7-Segment لمشروعات عدادات كاملة

توصية MOKWN

الـ 74HC161 قطعة لازم تكون موجودة عند أي حد بيحب الإلكترونيات الرقمية. تصميمه المتزامن بيضمن عد نضيف من غير أي Glitches، وده بيخلّيه مثالي للمشروعات اللي الموثوقية فيها أساسية. سواء بتعمل Frequency Counter أو تايمر أو حتى LED Sequencer بسيط، الآي سي ده هيديك أداء ثابت ومضمون. في MOKWN بنوفر 74HC161 أصلي بأسعار تنافسية وجاهزين نشحنه لكل مصر. ضيفه للعربية النهاردة وارتقي بمشروعاتك الرقمية لمرحلة أعلى!
