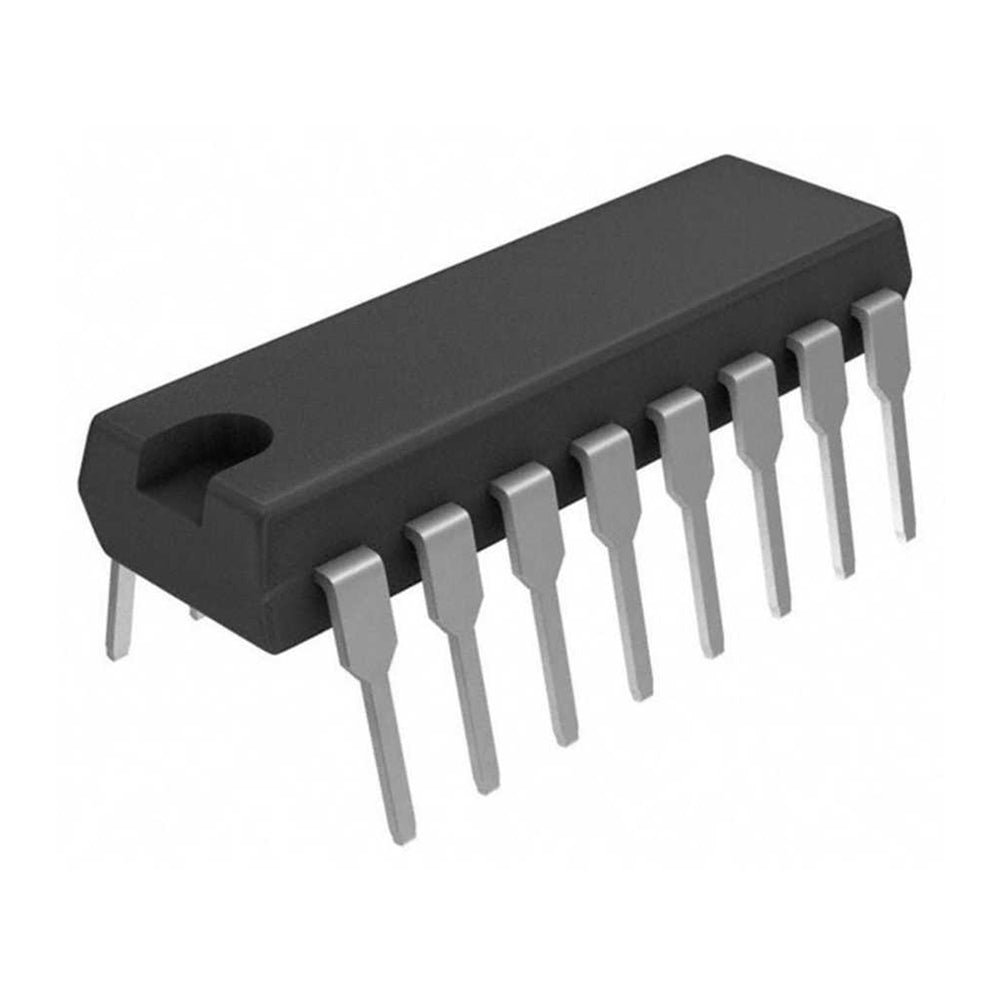

اي سي 74HC155 ديكودر ديمالتيبلكسر مزدوج 2-4 خطوط

نظرة عامة

الـ 74HC155 هو ديكودر/ديمالتيبلكسر مزدوج 2-to-4-line عالي السرعة من سلسلة 74HC، مصمم لتطبيقات المنطق الرقمي. كل قسم من قسميه المستقلين بيقدر يفك ترميز مدخل ثنائي 2-bit ويطلعه على واحد من أربعة مخارج active-low، أو يشتغل كديمالتيبلكسر 1-to-4. بتصميمه المدمج وأدائه الموثوق، الـ 74HC155 قطعة أساسية متعددة الاستخدامات لفك العناوين (address decoding) وتوجيه الإشارات وتوسيع المنطق في الأنظمة المدمجة.

أهم المميزات

• ديكودر/ديمالتيبلكسر مزدوج 2-to-4-line – قسمين مستقلين في شريحة واحدة، وده بيوفر مساحة على البورد.
• مخارج Active-low – مناسب لتشغيل منطق active-low وتفعيل الباصات.
• مداخل Enable – كل قسم فيه مدخل enable نشط عند low (E) ومدخل داتا (D) للديمالتيبلكسينج.
• تقنية CMOS عالية السرعة – استهلاك طاقة قليل وزمن انتشار سريع.
• مدى جهد تشغيل واسع – متوافق مع تغذية من 2V لحد 6V، فده يخليه مثالي لأنظمة 3.3V و5V.
• مستويات منطق 74HC القياسية – بيتوصّل بسهولة مع آي سي تاني من سلسلة 74HC/HCT ومع الميكروكنترولرز.

المواصفات التقنية

• عائلة المنطق: 74HC (High-Speed CMOS)
• النوع: ديكودر/ديمالتيبلكسر مزدوج 2-to-4-line
• عدد الدوائر: 2
• نوع الخرج: Active-low (معكوس)
• مدى جهد التغذية: 2V لحد 6V
• تيار الخرج High-Level (IOH): 5.2mA
• تيار الخرج Low-Level (IOL): 5.2mA
• زمن الانتشار (Propagation Delay): حوالي 15ns (عند 5V، CL=50pF)
• مدى درجة حرارة التشغيل: -40°C لحد +85°C
• خيارات التغليف: DIP-16، SOIC-16 (حسب المتاح)

التطبيقات وحالات الاستخدام

• فك العناوين (Address decoding) في اختيار الميموري والبيريفيرالات.
• الديمالتيبلكسينج لتحويل الداتا التسلسلية لخطوط خرج متوازية.
• توجيه الإشارات في الأنظمة الرقمية وأجهزة القياس.
• توليد دوال منطقية للدوائر التوافقية (combinational circuits).
• مشروعات تعليمية في معامل الإلكترونيات الرقمية.
• ربط الميكروكنترولر بأكتر من بيريفيرال أو شاشة.

محتويات العلبة

• 1x اي سي 74HC155 ديكودر/ديمالتيبلكسر مزدوج 2-to-4-line
• (شكل التغليف ممكن يختلف؛ برجاء الاطلاع على صور المنتج)

التوافق

• بيشتغل مع Arduino وRaspberry Pi وSTMicroelectronics وPIC وأي ميكروكنترولر تاني شغال بجهد 3.3V أو 5V.
• ممكن تستخدمه مع آي سي منطق تاني من سلسلة 74HC لتصاميم رقمية معقدة.
• ترتيب أرجل DIP/SOIC قياسي يناسب البريد بورد والتصنيع على PCB.

توصية MOKWN

لصنّاع ومهندسي الإلكترونيات في مصر، الـ 74HC155 آي سي أساسي لتوسيع المخارج الرقمية وتنفيذ فك العناوين. تصميمه المزدوج بيوفر مرونة وكفاءة، وده بيخليه إضافة قوية لأي معمل إلكترونيات. بننصح تكمله مع تشكيلة البريد بورد والأسلاك (jumper wires) والباور سبلاي عندنا لتجربة تصنيع كاملة. اطلب دلوقتي وطوّر مشروعات المنطق الرقمي بتاعتك!
