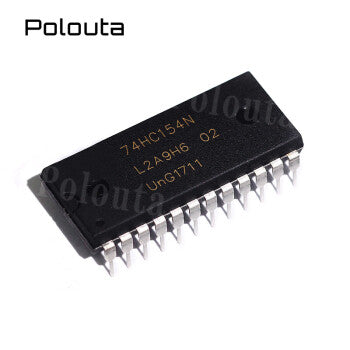

آي سي 74HC154 ديكودر وديمالتيبلكسر 4 إلى 16 خط

نظرة عامة

آي سي 74HC154 هو ديكودر/ديمالتيبلكسر عالي السرعة من سلسلة 74HC، بياخد 4 مدخلات binary وبيطلع منها 16 مخرج active-low كل واحد فيهم مستقل عن التاني. الآي سي ده أساسي في فك عناوين الذاكرة (address decoding)، وتوزيع خطوط الداتا، وزيادة عدد المخرجات الرقمية في مشاريع الميكروكنترولر. وبما إن استهلاكه للطاقة قليل (تقنية CMOS) وجهد التشغيل بتاعه واسع (من 2V لـ 6V)، فالـ 74HC154 اختيار موثوق للمشاريع الإلكترونية سواء للهواة أو للمحترفين.

أهم المميزات

• ديكودر 4 إلى 16 خط: بيحوّل مدخل binary من 4 bits لمخرج واحد من 16 مخرج active-low.
• مخرجات Active-low: بيسهّل التعامل مع اللوجيك active-low والليدات LED.
• مدخلين Enable: الاتنين active-low، وده بيسهّل التوسعة (cascading) والتحكم بسهولة.
• جهد تغذية واسع: بيشتغل من 2V لـ 6V، ومتوافق مع أنظمة 3.3V و5V.
• استهلاك طاقة قليل: تقنية CMOS بتضمن سحب تيار ضئيل جداً.
• باكدج DIP-24 قياسي: مثالي للبريد بورد ودوائر الـ PCB العادية.

المواصفات التقنية

• النوع: ديكودر/ديمالتيبلكسر
• عدد الدوائر: 1
• الباكدج / الكيس: 24-DIP (0.600', 15.24mm)
• جهد التغذية: 2V ~ 6V
• عائلة اللوجيك: 74HC
• نوع المخرجات: Active-low
• درجة حرارة التشغيل: من -40°C لـ +85°C (تقريباً)

الاستخدامات والتطبيقات

• فك عناوين الذاكرة (Address decoding) في أنظمة الذاكرة وأنظمة الإدخال/إخراج.
• زيادة عدد المخرجات للميكروكنترولر (مثلاً تقدر تتحكم في 16 LED بـ 4 بنز بس).
• توزيع الداتا من إشارة سيريال لمخرجات باراليل.
• تجارب اللوجيك الرقمي في التعليم والبروتوتايبينج.
• بناء أشجار ديكودر كبيرة عن طريق ربط أكتر من 74HC154 مع بعض (cascading).

محتويات العلبة

• 1x آي سي 74HC154 ديكودر/ديمالتيبلكسر 4 إلى 16 (باكدج DIP-24)

التوافق

• بيشتغل مع Arduino وRaspberry Pi (مع level shifting للـ 3.3V) وSTM32 وأي أنظمة لوجيك 3.3V/5V تانية.
• الباكدج DIP بيناسب البريد بورد القياسي وقواعد الآي سي (IC sockets).
• ممكن تربطه مع أي سي هات تانية من سلسلة 74HC لتوسعة الوظائف.

توصية MOKWN

سواء بتبني ديكودر ذاكرة، أو مصفوفة LED كبيرة، أو ترينر لوجيك رقمي، الـ 74HC154 قطعة لازم تكون موجودة في كيت القطع الإلكترونية بتاعتك. تصميمها متين وباكدج الـ DIP سهل الاستخدام، فمثالية للمبتدئين وصنّاع المشاريع المتقدمين. اطلبها دلوقتي من MOKWN وابدأ تنفيذ مشاريعك الرقمية!
