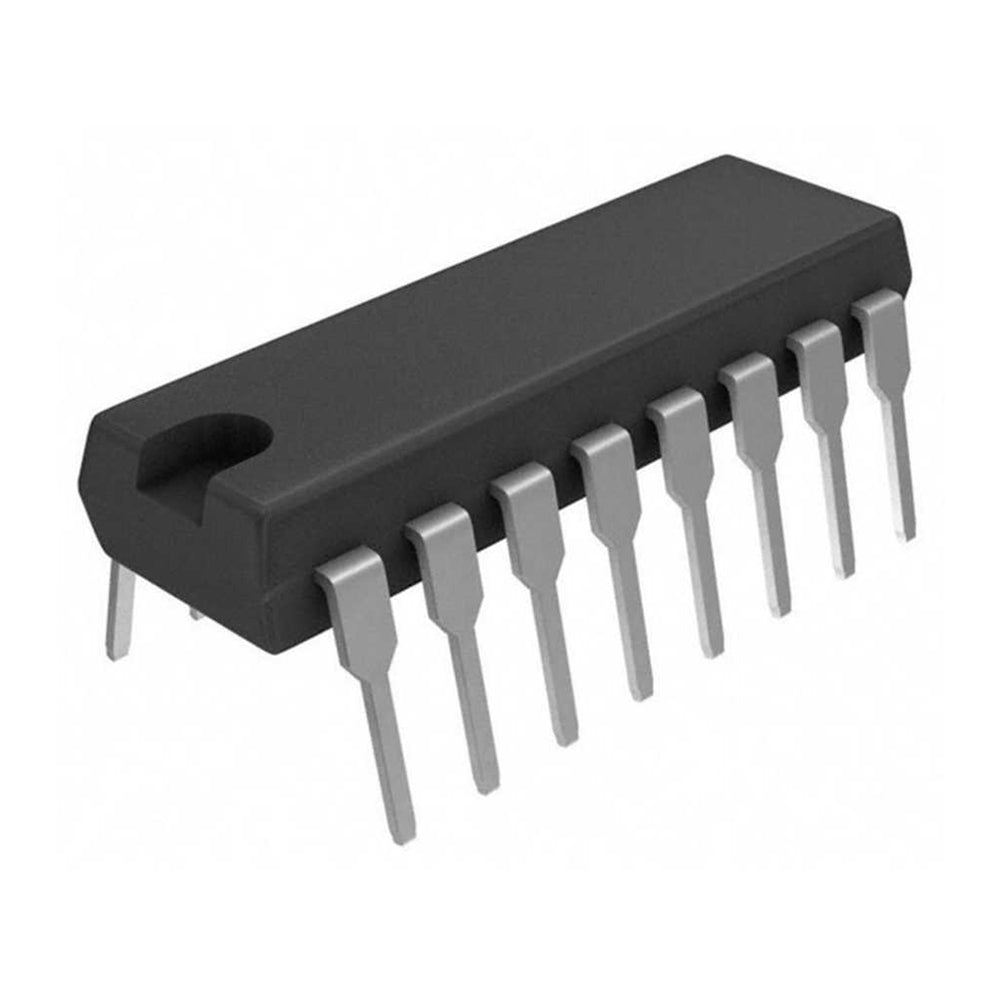

آي سي 74HC151 مالتيبلكسر 8 مداخل

نظرة عامة

الـ 74HC151 مالتيبلكسر رقمي سريع بـ 8 مداخل بيختار واحد من 8 مصادر داتا على حسب عنوان binary مكوّن من 3 بتات. الآي سي ده حجر أساس في تصميم اللوجيك الرقمي وتوجيه الداتا واختيار الإشارات في مشاريع إلكترونيات كتير. مصنوع بتقنية silicon-gate CMOS المتقدمة، فبيديك استهلاك طاقة قليل زي CMOS مع سرعة وقدرة drive زي LSTTL.

أهم المميزات

• مالتيبلكسر 8 مداخل: بيختار واحد من 8 مداخل binary (D0–D7)
• 3 مداخل تحكم binary: A و B و C لاختيار العنوان
• مدخل Enable نشط على Low (E): بيسهّل الربط التسلسلي والتحكم في النظام
• مخرجين Complementary: فيه مخرج عكسي (Y) ومخرج مش عكسي (W)
• مدى جهد تغذية واسع: بيشتغل من 2V لحد 6V
• تشغيل سريع: زمن الانتشار ممكن ينزل لـ 29 ns عند 6V
• استهلاك طاقة قليل: تقنية CMOS بتضمن أقل استهلاك ممكن للتيار
• باكدج DIP-16 قياسي: سهل تستخدمه على البريد بورد والـ PCB
• مدى حرارة واسع: من -40°C لـ +125°C للتطبيقات الصناعية

المواصفات التقنية

• الباكدج: DIP-16
• عدد البينات: 16
• عدد المداخل: 8 مداخل داتا + 3 مداخل Select + مدخل Enable واحد
• تيار الخرج: 5.2 mA عند 6V
• مدى جهد التغذية: من 2V لحد 6V
• زمن الانتشار Propagation Delay: 170 ns عند 2V و29 ns عند 6V
• مدى حرارة التشغيل: من -40°C لـ +125°C

الاستخدامات والتطبيقات

• توجيه الداتا: توجيه إشارات رقمية متعددة لوجهة واحدة
• تصميم اللوجيك الرقمي: تنفيذ دوال Boolean ودواير Combinational
• توسيع مداخل ومخارج الميكروكونترولر: تقرأ سنسورات أو سويتشات كتيرة بعدد بينات أقل
• دمج الإشارات Multiplexing: تجميع أكتر من خط داتا Serial أو Parallel
• المشاريع التعليمية: شرح مفاهيم المالتيبلكسر في معامل الإلكترونيات
• أنظمة الاتصالات: الاختيار بين مصادر داتا أو قنوات مختلفة

محتويات العلبة

• 1x آي سي 74HC151 مالتيبلكسر 8 مداخل (DIP-16)

التوافق

• عائلات اللوجيك: متوافق مع 74HC و74HCT وباقي عائلات اللوجيك اللي شغالة على 5V
• الميكروكونترولرات: بيشتغل مع Arduino وRaspberry Pi وESP32 وPIC وباقي الميكروكونترولرات (اتأكد إن مستويات الفولت متطابقة)
• البريد بورد: مسافة البينات القياسية 0.1" بتظبط على أي بريد بورد قياسي

توصية MOKWN

سواء أنت طالب بتتعلم الإلكترونيات الرقمية أو مهندس محترف بتصمم أنظمة معقدة، الـ 74HC151 حل موثوق واقتصادي لكل احتياجات المالتيبلكسينج عندك. مدى الجهد الواسع والأداء السريع بيخلوه الخيار الأول لأي مشروع محتاج اختيار داتا بكفاءة. ضيفه لعدتك النهاردة وبسّط تصميمات دوائرك!
