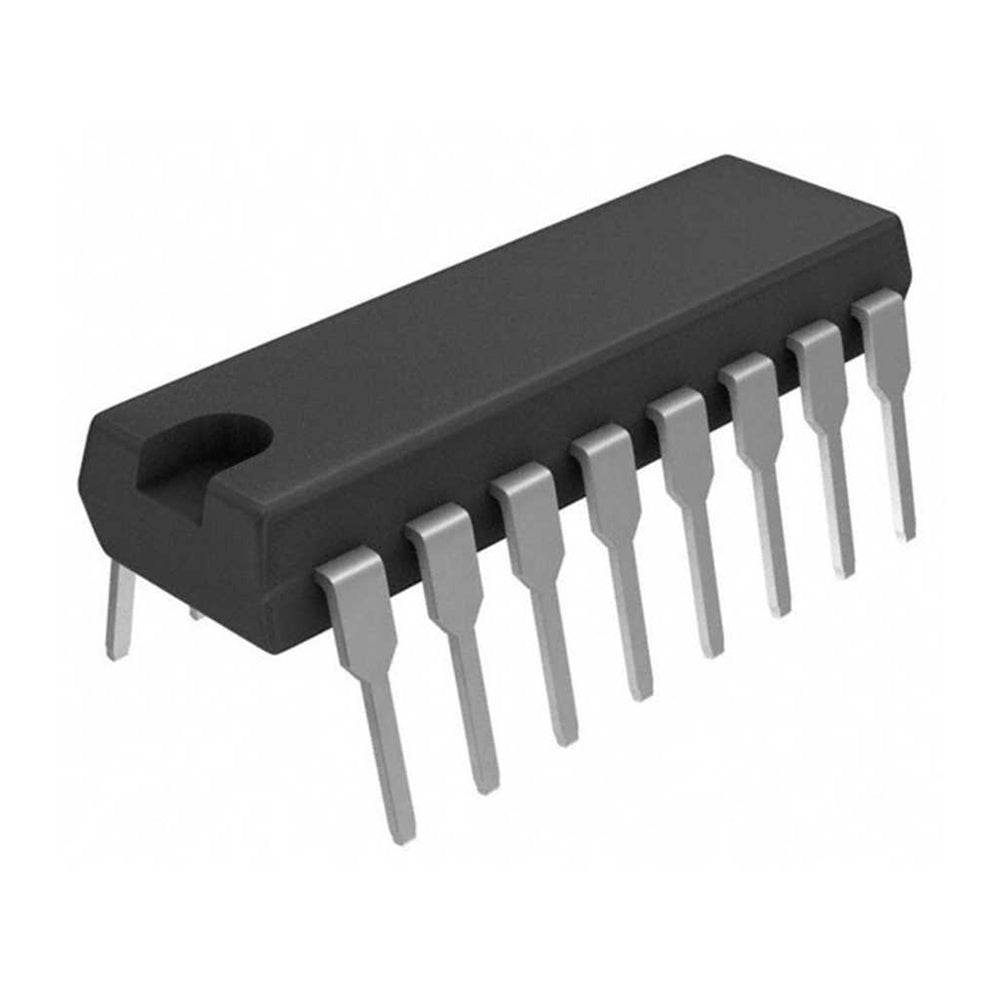

آي سي 74HC139 ديكودر مزدوج 2 إلى 4 خطوط

نظرة عامة

اتعرف على الـ 74HC139، آي سي ديكودر/ديمالتيبلكسر مزدوج 2-to-4 خطوط من سلسلة 74HC عالية السرعة بتقنية CMOS. الشيب الصغير ده 16 بين وفيه ديكودرين مستقلين 2-to-4، كل واحد فيهم بخارجيات active-low ومدخل enable active-low. سواء بتستخدمه في demultiplexing للإشارات، أو بناء address decoders للميموري أو الـ I/O، أو عمل دوائر منطقية مدمجة، الـ 74HC139 هيديك أداء سريع واستهلاك طاقة قليل. وبمدى جهد تغذية واسع من 2V لحد 6V، هو مثالي لمشاريع البطاريات ومشاريع المنطق العادية. متاح دلوقتي في MOKWN Egypt، مصدرك الموثوق للمكونات الإلكترونية.

أهم المميزات

• ديكودرين 2-to-4 في شيب واحد: ديكودرين مستقلين في نفس الباكدج، بتوفر مساحة وتكلفة.
• خارجيات active-low: مثالي للربط مع منطق active-low أو إشارات التشغيل.
• مدخل enable active-low: بيسهل التوسيع وربط أكتر من ديكودر مع بعض (cascading).
• مدى جهد تغذية واسع (من 2V لـ 6V): متوافق مع 3.3V و5V وباقي مستويات المنطق.
• تشغيل عالي السرعة: propagation delay ممكن يوصل لـ 25ns عند 6V.
• استهلاك طاقة قليل: 320mW كحد أقصى، مناسب للتصميمات الحساسة للطاقة.
• مدى حراري واسع: شغال من -40°C لـ +125°C، موثوق حتى في البيئات القاسية.
• باكدج DIP قياسي 16 بين: سهل الاستخدام على البريد بورد والـ PCB.

المواصفات التقنية

• عدد البينات: 16
• عدد المداخل: 3 × 3 (ديكودرين، كل واحد فيهم مدخلين داتا ومدخل enable)
• تيار الخرج: 5.2 mA عند 6 V
• قدرة الاستهلاك: 320 mW
• مدى جهد التغذية: 2V لـ 6V
• زمن الانتشار (Propagation Delay): 145 ns عند 2V / 25 ns عند 6V
• مدى درجة حرارة التشغيل: من -40°C لـ +125°C

الاستخدامات والتطبيقات

• Address decoding للميموري وتوسيع الـ I/O في مشاريع الميكروكونترولر.
• Demultiplexing للداتا التسلسلية لأكتر من خرج parallel.
• تنفيذ دوائر منطقية زي ديكودر 3-to-8 (بربط اتنين 74HC139 مع بعض).
• بناء دوائر رقمية للروبوتات والأتمتة والأنظمة المدمجة.
• مشاريع تعليمية لشرح المنطق الرقمي والدوائر التوافقية combinational circuits.
• الربط مع سنسورات وشاشات محتاجة select lines.

محتويات العلبة

• 1 × آي سي 74HC139 ديكودر مزدوج 2-to-4 خطوط (باكدج DIP 16 بين)

التوافق

• شغال مع أنظمة منطق 3.3V و5V.
• متوافق مع Arduino وRaspberry Pi وESP32 وباقي الميكروكونترولرات.
• ينفع تستخدمه على بريد بورد أو PCB أو مع IC sockets.
• ينفع يتوصّل (cascade) مع آي سي تانية من سلسلة 74HC لبناء ديكودرات أكبر.

توصية MOKWN

الـ 74HC139 قطعة أساسية لأي حد بيحب الإلكترونيات الرقمية. تصميمه بديكودرين بيديك مرونة وكفاءة، فبيبقى اختيار مثالي للمشاريع اللي مساحتها ضيقة. إحنا في MOKWN بننصح بالآي سي ده للطلبة والهواة والمحترفين اللي محتاجين decoding سريع وموثوق. اطلبه دلوقتي وطوّر عدتك في المنطق الرقمي!
