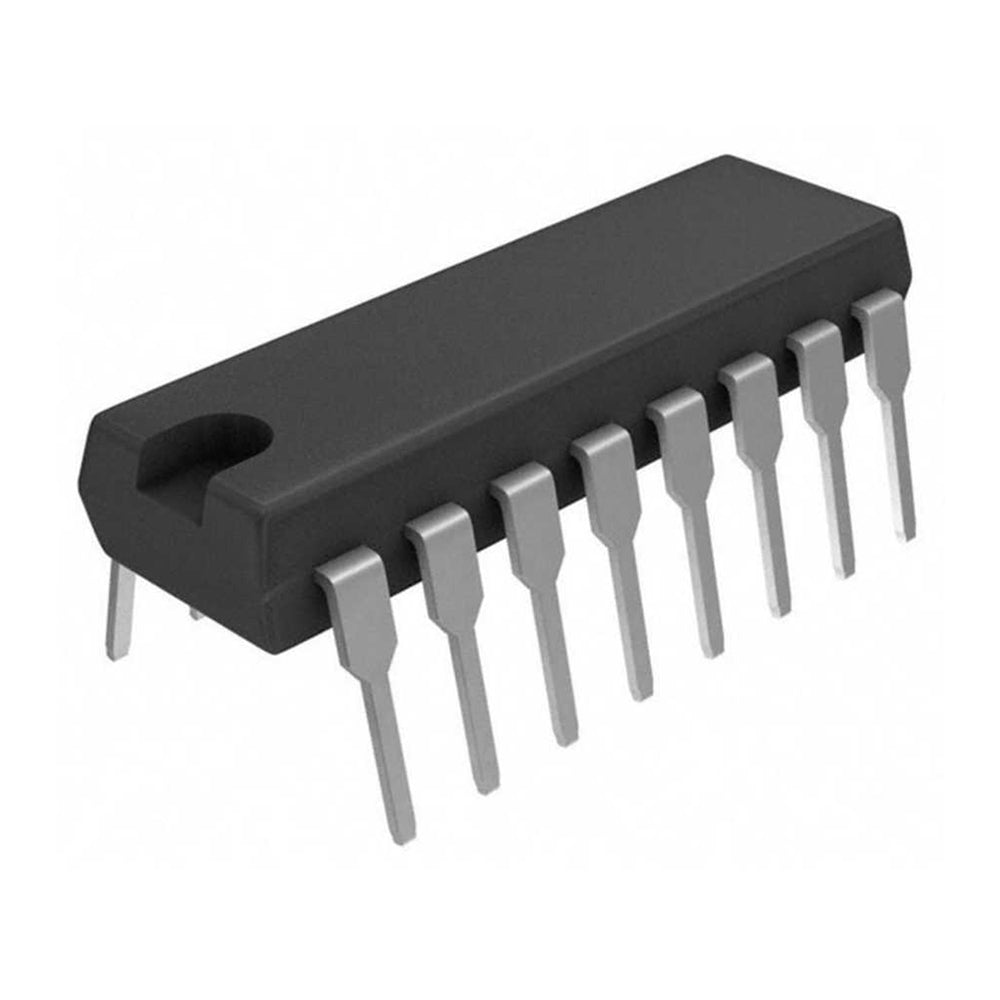

آي سي 74HC138 ديكودر 3 إلى 8 خطوط

نظرة عامة

الـ 74HC138 هو ديكودر/ديمالتيبلكسر 3 إلى 8 خطوط عالي السرعة من عائلة 74HC. بياخد مدخل عنوان ثنائي من 3 بت وبيفعّل واحدة من تمنية مخارج (Active LOW) على حسب القيمة الثنائية. الآي سي ده أساسي في فك العناوين (Address Decoding) مع الميكروكنترولرز وتوسيع الذاكرة وتطبيقات المالتيبلكسينج. وبفضل مداخل التمكين المتعددة، ممكن تركّب أكتر من قطعة بشكل متتالي (Cascaded) عشان تعمل ديكودرات أكبر، فبيكون عنصر مرن جدًا في تصميم المنطق الرقمي.

أهم المميزات

• ديكودر 3 إلى 8 خطوط: بيحوّل مدخل ثنائي من 3 بت لواحدة من تمنية مخارج Active-LOW.
• مداخل تمكين متعددة: تلاتة بنات تمكين (E1, E2, E3) بتسهّل التوسيع والتحكم.
• تشغيل عالي السرعة: زمن الانتشار (Propagation Delay) حوالي 12ns عند 5V، مثالي للتطبيقات عالية التردد.
• جهد تشغيل واسع: من 2V لحد 6V، متوافق مع TTL و CMOS والميكروكنترولرز اللي شغالة على 5V.
• استهلاك طاقة قليل: تقنية CMOS بتضمن استهلاك قدرة أقل ما يمكن.
• Pinout قياسي: سهل الاستخدام على البريد بورد والـ PCB، ومتوافق مع باقي آي سيات سلسلة 74.

المواصفات التقنية

• العائلة: 74HC (High-Speed CMOS)
• الوظيفة: ديكودر/ديمالتيبلكسر 3 إلى 8 خطوط
• جهد التغذية (VCC): من 2.0V لحد 6.0V
• جهد الدخل (VI): من 0V لحد VCC
• تيار الخرج (IO): ±4mA (عند 5V)
• زمن الانتشار (tpd): 12ns (typ) عند 5V و CL=50pF
• درجة حرارة التشغيل: من -40°C لحد +85°C
• التغليف (Package): DIP-16 / SOIC-16
• خرج المنطق: Active LOW

الاستخدامات والتطبيقات

• فك العناوين (Address Decoding): توسيع الذاكرة أو الـ I/O في مشاريع الميكروكنترولر (زي الاختيار بين كذا جهاز خارجي).
• توجيه البيانات: توزيع خطوط البيانات (Demultiplexing) على مخارج متعددة.
• التحكم في مصفوفات LED: اختيار الصفوف أو الأعمدة في شاشات عرض LED.
• المالتيبلكسينج: ادمجه مع مالتيبلكسر لتوفير بنات الـ I/O.
• تعليم المنطق الرقمي: شرح فك الأرقام الثنائية والمنطق التوافقي (Combinational Logic).
• الروبوتات: التحكم في سنسورات أو موتورات متعددة بعدد بنات أقل.

محتويات العلبة

• 1x آي سي 74HC138 (تغليف DIP-16)

التوافق

• بيشتغل مع أنظمة منطق 5V و 3.3V.
• متوافق مع Arduino و Raspberry Pi و ESP32 وباقي الميكروكنترولرز.
• ممكن تركّب أكتر من قطعة بشكل متتالي (Cascaded) عشان تعمل ديكودر 4-to-16 أو أكبر.
• البنات متوافقة مع النسخة TTL القياسية 74LS138.

توصية MOKWN

للهواة المصريين في الإلكترونيات، الـ 74HC138 قطعة لازم تكون موجودة في أي مشروع منطق رقمي. سواء كنت طالب بتتعلم المنطق التوافقي أو مهندس بتصمم نظام معقد، الديكودر ده هيبسّط عليك توسيع العناوين ويقلل عدد الأسلاك. سعره اقتصادي ومتوفر دايمًا، فبيعتبر من القطع الأساسية عندنا في mokwn.com. اشتريه مع أسلاك الجامبر والبريد بورد اللي عندنا وابدأ التجارب على طول. اطلب دلوقتي وطوّر تصاميم دوائرك!
