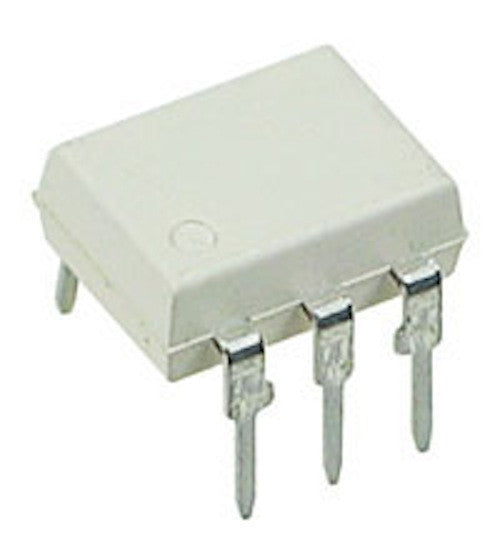

اوبتو كوبلر 4N25 فوتوترانزستور 6 أطراف

نظرة عامة

الـ 4N25 ده اوبتو كوبلر 6 أطراف بيوفر عزل كهربائي كامل بين دائرة الدخل ودائرة الخرج، ومكوّن من LED أشعة تحت الحمراء من زرنيخ الغاليوم وفوتوترانزستور NPN سيليكون. القطعة دي أساسية لحماية دوائر التحكم الحساسة من الفولت العالي والتشويش ومشاكل الـ ground loop، وسواء كنت بتشتغل على باور سبلاي أو واجهات ميكروكنترولر أو تحكم صناعي، الـ 4N25 بيضمنلك نقل إشارة آمن وموثوق.

أهم المميزات

• عزل كهربائي: بيوفر عزل لحد 2500 Vrms، بيحمي منطق الفولت المنخفض من نبضات الفولت العالية.
• خرج فوتوترانزستور: متوافق مباشرة مع المنطق الرقمي ومداخل الميكروكنترولر.
• مدى حراري واسع: بيشتغل بشكل موثوق من -55°C لـ +100°C.
• معيار صناعي: الأطراف متوافقة مع اوبتو كوبلرات شائعة تانية، يعني بديل مباشر من غير أي تعديلات.
• سرعة تبديل عالية: مناسب للتطبيقات لحد 300 kHz.

المواصفات التقنية

• التغليف: 6-pin DIP
• الدخل: LED أشعة تحت الحمراء (forward voltage 1.2V، أقصى تيار 60 mA)
• الخرج: فوتوترانزستور NPN (collector-emitter voltage 30V، تيار collector 50 mA)
• جهد العزل: 2500 Vrms
• نسبة نقل التيار (CTR): من 20% لـ 50% عند دخل 10 mA
• حرارة التشغيل: من -55°C لـ +100°C
• سرعة التبديل: rise/fall time عادةً 2 µs و 3 µs

الاستخدامات

• واجهات الميكروكنترولر: اعزل واحمي أطراف GPIO من التشويش الخارجي ونبضات الفولت.
• feedback للباور سبلاي: انقل الإشارة من خرجات الفولت العالي للكنترولر منخفض الفولت بأمان.
• تحكم موتور AC/DC: شغّل TRIAC أو ريليه للتحكم في الموتور مع عزل كامل.
• الأتمتة الصناعية: استخدمها في PLC وواجهات السنسورات لمنع الـ ground loops.
• عزل الإشارات: افصل إشارات الصوت أو الداتا للتخلص من الهوم والتشويش.

المحتويات

• 1x اوبتو كوبلر 4N25 فوتوترانزستور 6 أطراف

التوافق

• يشتغل مع كل الميكروكنترولرز (Arduino, Raspberry Pi, ESP32, PIC وغيرها)
• يقدر يشغّل ريليه وTRIAC وأجهزة قدرة تانية بالدائرة المناسبة
• بديل مباشر للأنواع الشائعة زي PC817 و4N35 و4N36 وما شابههم

توصية MOKWN

لو من هواة أو المهندسين في مصر، الـ 4N25 قطعة أساسية في أي تصميم دواير آمن. ننصحك تخلي كام واحدة في درج القطع عندك للبروتوتايب والإنتاج. وصّل الـ LED بمقاومة تحدد التيار عشان تشغيل موثوق. ولو محتاج عزل أعلى أو نسبة CTR مختلفة، شوف تشكيلتنا الكاملة من الاوبتو كوبلرات.
