آي سي 4511 BCD to 7-Segment ديكودر درايفر لشاشة سفن سيجمنت

نظرة عامة

آي سي 4511 BCD to 7-Segment Decoder Driver قطعة أساسية في أي مشروع إلكترونيات، وظيفته إنه بيحوّل إشارات BCD (Binary-Coded Decimal) لمخارج مناسبة تشغّل شاشة 7-Segment مباشرة. الشريحة دي بتسهّل عرض الأرقام العشرية من 0 لـ 9 في الأنظمة الرقمية، وعشان كده بتعتبر من الأساسيات في تعليم الإلكترونيات والبروتوتايبينج.

أهم المميزات

• بيحوّل مدخل BCD من 4 بت لمخارج شاشة 7-Segment
• بيشغّل شاشات 7-Segment Common Cathode على طول
• فيه Latch مدمج لتخزين البيانات
• فيه وظايف Lamp Test و Blanking
• المداخل متوافقة مع TTL/CMOS
• جهد تشغيل واسع من 3V لـ 15V
• استهلاك طاقة قليل
• تغليف DIP-16 مناسب للتركيب على البريد بورد والتوصيل Through-Hole

المواصفات التقنية

• النوع: BCD to 7-Segment Decoder/Driver
• التغليف: DIP-16 (Dual In-line Package)
• التركيب: Through-Hole (THT)
• جهد التشغيل: من 3V لـ 15V
• قوة الخرج: بيسحب لحد 25mA لكل سيجمنت
• عائلة المنطق: CMOS
• المداخل: BCD من 4 بت (A, B, C, D)
• الوظايف: Latch, Lamp Test, Blanking

الاستخدامات والحالات

• الساعات والعدادات الرقمية
• الفولتميتر الرقمي وعدادات التردد
• لوحات النتايج وشاشات العرض
• مشاريع الأنظمة المدمجة (Embedded)
• كيتس تعليمية لتعلّم المنطق الرقمي
• لوحات التحكم الصناعية

محتويات العلبة

• 1x آي سي 4511 BCD to 7-Segment Decoder Driver (DIP-16)

التوافق

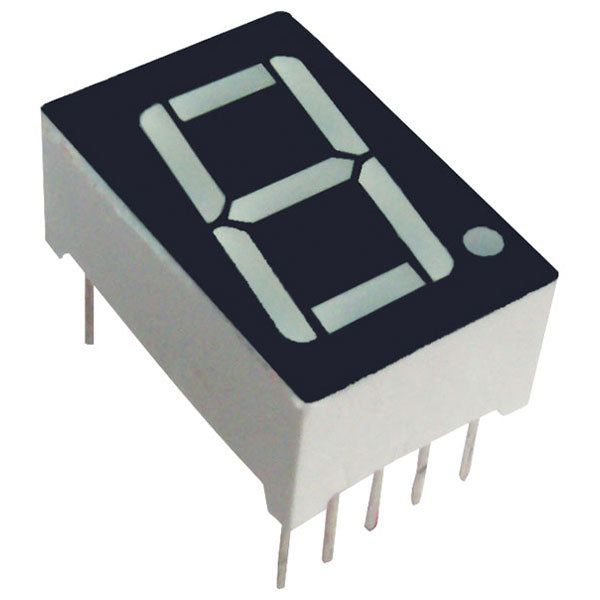

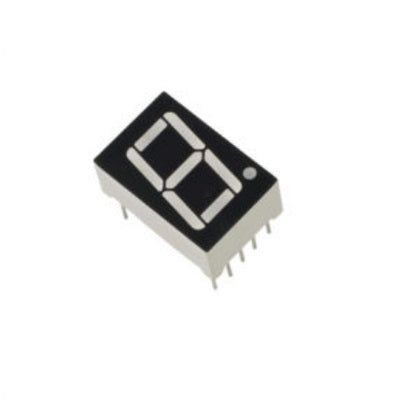

• متوافق مع شاشات 7-Segment Common Cathode
• بيشتغل مع الميكروكنترولرز زي Arduino و PIC و AVR عن طريق بنات GPIO
• ينفع يتستخدم على البريد بورد وعلى الـ PCB

توصية MOKWN

الـ 4511 اختيار موثوق للمبتدئين والمحترفين على حد سواء. بيقلل عدد البنات اللي محتاجها الميكروكنترولر عشان يشغّل شاشة 7-Segment، وده بيخلّيه مثالي للمشاريع اللي فيها I/O محدود. لأغلب التطبيقات بننصحك تستخدمه مع شاشة Common Cathode. لو محتاج تشغّل أكتر من رقم، ممكن تستخدم أكتر من آي سي 4511 أو تروح لحل Multiplexed Display. وللمشاريع المتقدمة، تقدر كمان تشوف رنج درايفرات شاشات I2C عندنا.
