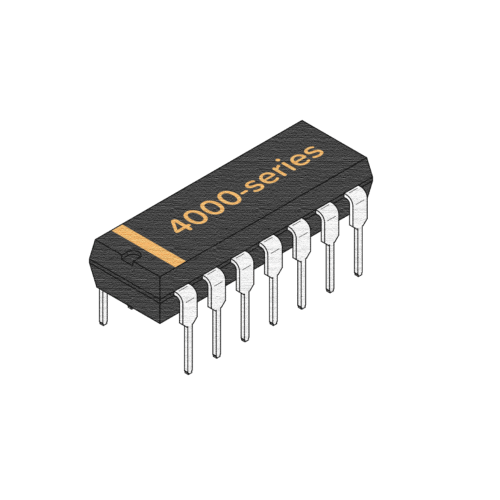

اي سي 4093 ناند جيت رباعي 2 مدخل مع Schmitt Trigger

نظرة عامة

الـ 4093 هو آي سي متعدد الاستخدامات فيه 4 بوابات NAND كل واحدة بمدخلين ومجهزة بخاصية Schmitt trigger، ومن عائلة الـ CMOS سلسلة 4000. كل بوابة من البوابات الأربعة المستقلة فيها خاصية Schmitt trigger اللي بتديك تبديل نضيف مبني على الهستيريسيس، وده بيخلي الـ 4093 اختيار ممتاز لمعالجة الإشارات اللي فيها ضوضاء، وإزالة ارتجاج المفاتيح (debouncing)، وتشكيل الموجات في الدوائر الرقمية. سواء كنت هواوي أو طالب أو مهندس محترف، الـ 4093 هيقدملك حل موثوق لاحتياجاتك في المنطق ومعالجة الإشارات.

أهم المميزات

• 4 بوابات NAND بمدخلين وكل مدخل فيه خاصية Schmitt trigger
• هستيريسيس لمناعة أعلى ضد الضوضاء وتحويلات نضيفة
• مدى تشغيل واسع للفولت من 3V لحد 15V
• استهلاك طاقة قليل زي ما هو معروف في تقنية CMOS
• مقاومة دخول عالية وقدرة fan-out كويسة
• باكدج DIP قياسي 14 بن سهل التركيب على البريد بورد والـ PCB

المواصفات التقنية

• عائلة المنطق: CMOS سلسلة 4000
• عدد البوابات: 4 (مستقلة)
• نوع البوابة: NAND بمداخل Schmitt trigger
• جهد التغذية (VCC): من 3V لـ 15V
• جهد الهستيريسيس: حوالي 0.8V (عند VCC = 5V)
• تيار الخرج: حتى 1mA عند 5V (typical)
• زمن الانتشار: حوالي 60ns عند 5V (typical)
• مدى حرارة التشغيل: من -55°C إلى +125°C
• الباكدج: DIP 14 بن (متاح كمان SOIC)

الاستخدامات والتطبيقات

• معالجة الإشارات – تنضيف الإشارات الرقمية اللي مليانة ضوضاء
• إزالة ارتجاج السويتشات – تستغني عن contact bounce في السويتشات الميكانيكية
• تشكيل الموجات – تحويل الحواف البطيئة أو المليانة ضوضاء لنبضات رقمية حادة
• دوائر الأوسيليتور – تعمل أوسيليتور RC بسيط لتوليد الكلوك
• توليد النبضات – تعمل عرض نبضة دقيق باستخدام مكونات RC خارجية
• تصميم المنطق الرقمي – تنفيذ دوائر منطق مبنية على NAND مع هستيريسيس
• ربط السنسورات – توصيل سنسورات أنالوج بطيئة التغير بالأنظمة الرقمية

المحتويات

• 1x IC 4093 Quad 2-Input NAND Schmitt Trigger (DIP-14)

التوافق

• بيشتغل مع مجموعة كبيرة من الميكروكنترولرز (زي Arduino و ESP32 و Raspberry Pi) والأنظمة الرقمية
• ممكن تستخدمه مع باقي آي سيات سلسلة 4000 وسلسلة 74HC
• مناسب للبريد بورد في التجارب والمشاريع التعليمية

توصية MOKWN

لمحبي الإلكترونيات والطلبة والمهندسين في مصر، الـ 4093 قطعة لازم تكون موجودة في كيت المكونات بتاعك. مداخله اللي فيها Schmitt trigger بتخليه أساسي في معالجة الإشارات الحقيقية اللي فيها ضوضاء وحواف بطيئة. سواء بتعمل دائرة debounce لزرار، أو أوسيليتور للتايمر، أو مجرد بتجرب مع المنطق، الآي سي ده هيديك أداء موثوق. في MOKWN بنوفر مكونات أصلية بأسعار منافسة عشان مشاريعك تشتغل زي ما تتوقع. ضيف الـ 4093 للسلة دلوقتي وطوّر مستوى تصميماتك الرقمية!
