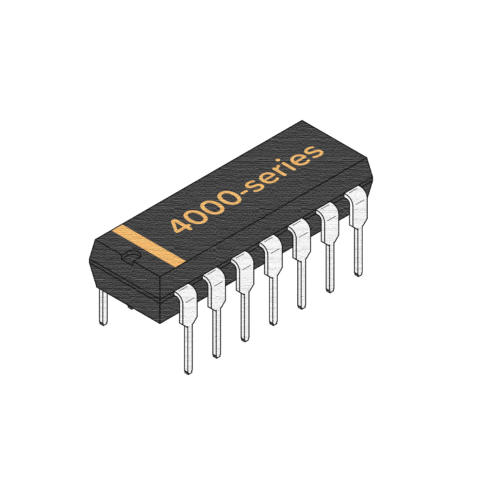

آي سي 4066 مفتاح انالوج رباعي CD4066BE

نظرة عامة

الـ 4066 (CD4066BE) هو آي سي مفتاح انالوج ثنائي الاتجاه رباعي من عائلة CMOS سلسلة 40. جواه أربعة مفاتيح مستقلة بتمرر إشارات انالوج وديجيتال في الاتجاهين بأقل تشويه ممكن. لما تطبّق فولت على طرف التحكم، المفتاح بيفتح وبيوفر مسار بمقاومة قليلة؛ ولما تشيل الفولت، المفتاح بيقفل وبيبقى بحالة مقاومة عالية جدًا (High Impedance). الخصائص دي بتخلي الـ 4066 مثالي لتوجيه الإشارات، وتبديل الصوت، وتطبيقات المالتيلبكسر.

أهم المميزات

• أربعة مفاتيح مستقلة في باكدج واحد DIP بـ 14 بن
• تشغيل ثنائي الاتجاه – الإشارة بتقدر تعدّي في أي اتجاه
• مقاومة ON قليلة – حوالي 80Ω عند تغذية 5V
• مقاومة OFF عالية جدًا – تيار تسريب في حدود النانو أمبير
• مدى فولت تغذية واسع – من 3V لـ 15V
• تكنولوجيا CMOS – استهلاك طاقة قليل
• تبديل Break-Before-Make – بيمنع أي تقاطع لحظي بين الإشارات
• حماية ESD – حماية مدمجة على كل المداخل

المواصفات التقنية

• فولت التغذية (VDD): من 3V لـ 15V
• مقاومة التشغيل (RON): 80Ω typ. عند VDD=5V، و40Ω typ. عند VDD=10V
• تيار التسريب OFF: ±0.5nA typ. عند 25°C
• فولت التحكم High Level (VIH): 0.7 × VDD كحد أدنى
• فولت التحكم Low Level (VIL): 0.3 × VDD كحد أقصى
• زمن التبديل: 10ns typ. عند VDD=10V
• درجة حرارة التشغيل: من -55°C لـ +125°C
• الباكدج: DIP بـ 14 بن (متاح كمان SOIC)

الاستخدامات والتطبيقات

• تبديل الإشارات الانالوج – توجيه إشارات صوت أو فيديو أو سنسورات
• مالتيبلكسينج ديجيتال – الاختيار بين أكتر من خط ديجيتال
• دواير Sample-and-Hold – للتحكم في لحظة أخذ العينة من الإشارة
• Modulator / Demodulator – لمشاريع الاتصالات
• مكبرات Programmable Gain – لتبديل مقاومات الفيدباك
• أنظمة الأتمتة والتحكم – توجيه الإشارات في التطبيقات الصناعية
• مشاريع إلكترونيات DIY – للميكرز والطلبة وهواة الإلكترونيات

محتويات العلبة

• 1x آي سي 4066 Quad Analog Bilateral Switch (باكدج DIP بـ 14 بن)

التوافق

• شغال مع Arduino وRaspberry Pi وESP32 وأي ميكروكنترولر تاني
• ينفع مع منطق 5V و3.3V (اتأكد بس إن فولت التحكم وصل للحد المطلوب)
• متوافق مع البريد بورد والفيربورد – تباعد بنات قياسي 0.1"
• نفس ترتيب البنات مع البدائل CD4066BE وHEF4066 وMC14066

توصية MOKWN

الـ 4066 اختيار مرن ومضمون لأي مشروع محتاج تبديل نضيف لإشارات انالوج أو ديجيتال. مقاومة التشغيل القليلة والعزل العالي وقت الإيقاف بيخلوه مناسب لتطبيقات الصوت والسنسورات الدقيقة. سواء أنت طالب بتتعلم إلكترونيات أو مهندس بيعمل بروتوتايب، الـ 4066 قطعة لازم تكون موجودة في شنطة القطع بتاعتك. اطلبه دلوقتي من MOKWN وهيوصلك بسرعة لحد باب البيت!
