نظرة عامة

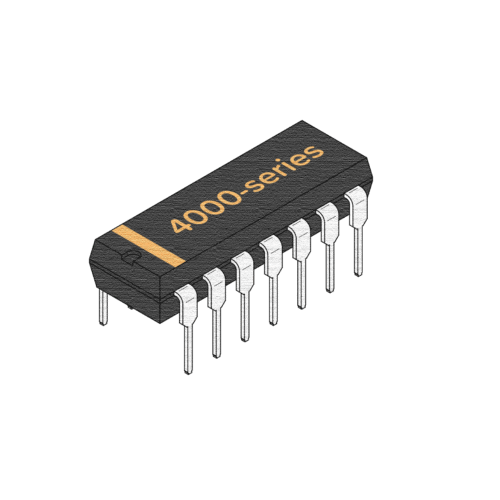

الـ CD4060 هو شريحة CMOS متعددة الاستخدامات بتجمع بين عداد ثنائي 14 مرحلة واوسيلاتور مدمج في نفس الشريحة. الشريحة دي لوحدها تقدر تولّد تأخيرات زمنية دقيقة وتقسيم تردد وإشارات تايمينج من غير ما تحتاج شرائح عداد خارجية. سواء بتبني دايرة LED بيومض أو تايمر أو مقسم تردد، الـ 4060 هتبسط تصميمك وتقلل عدد القطع.
أهم المميزات
- عداد ثنائي 14 مرحلة بخروج ripple من Q4 لـ Q14 (10 مخارج)
- اوسيلاتور مدمج محتاج بس مقاومتين خارجيين ومكثف واحد (أو كريستال)
- مدى جهد تشغيل واسع: من 3V لـ 15V
- استهلاك طاقة قليل زي أي تقنية CMOS
- مناعة عالية ضد التشويش مع مخارج buffered
- متاح بتغليف DIP-16 و SOIC-16
المواصفات التقنية
- جهد التغذية: 3V لـ 15V DC
- أقصى تردد كلاك: 12 MHz (عند 10V)
- تيار الخرج: ±1.5 mA (عند 5V)
- مدى حرارة التشغيل: من -55°C لـ +125°C
- مراحل العداد: 14 مرحلة (مخارج Q4–Q14)
- معادلة تردد الاوسيلاتور: f = 1 / (2.2 × R × C)
- أنواع التغليف: DIP-16, SOIC-16
الاستخدامات والتطبيقات
- تايمرات ودواير تأخير زمني (زي مفاتيح الإضاءة الأوتوماتيك وتايمرات الأجهزة)
- مقاسم تردد لإشارات الكلاك
- دواير ومضات LED ودواير chaser
- منطق تسلسلي في مشاريع الهواة والمشاريع التعليمية
- دواير اوسيلاتور كريستال لتوليد كلاك مستقر
- مولدات نبضات ومولدات نغمات
المحتويات
- 1 × CD4060 IC (تغليف DIP-16)
التوافق
- شغال مع باقي شرائح CMOS سلسلة 4000
- ينفع تستخدمه مع Arduino و Raspberry Pi وأي ميكروكنترولر تاني (مع level shifting لو محتاج)
- مثالي للتجارب على البريد بورد وتصميمات PCB
توصية MOKWN
سواء طالب بتتعلم منطق رقمي أو صانع خبير بتعمل نموذج أولي لمشروع جديد، الـ CD4060 إضافة موثوقة وبتكلفة قليلة لعدة القطع بتاعتك. الاوسيلاتور المدمج فيه يوفر عليك شراء تايمر 555 منفصل أو مولد كلاك، فتصاميمك تطلع أنضف وأكتر كفاءة. اطلب كام واحدة لمشروعك الجاي!
