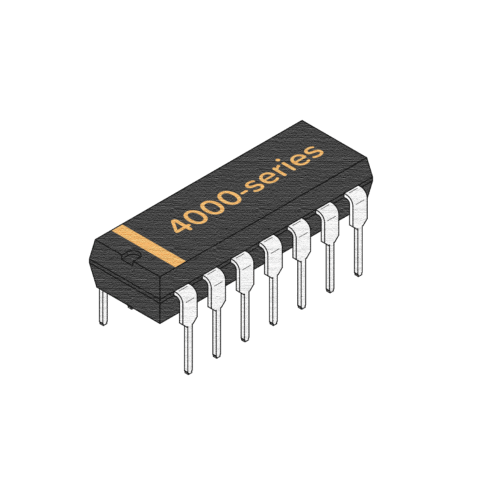

اي سي 4053 مالتيبلكسر / ديمالتيبلكسر أنالوج 3 قنوات مع تحويل مستويات اللوجيك

نظرة عامة

الـ 4053 هو آي سي مالتيبلكسر/ديمالتيبلكسر أنالوج ثلاثي بمدخلين لكل قناة، وبيعتبر جزء من عائلة الـ 4000 CMOS. بيوفّر تلات سويتشات أنالوج مستقلة قابلة للاختيار، كل واحد فيهم يقدر يوجّه واحدة من إشارتين مدخل لخرج مشترك، أو العكس. الـ IC ده أساسي في توجيه الإشارات الأنالوج والمالتيبلكسينج وتحويل مستويات اللوجيك في مدى واسع من المشاريع الإلكترونية.

أهم المميزات

• تكوين ثلاثي بقناتين (Triple 2-Channel): تلات دوائر مالتيبلكسر/ديمالتيبلكسر مستقلة في نفس الباكدج.
• سويتشينج لإشارات أنالوج وديجيتال: بيشتغل مع الإشارات الأنالوج والديجيتال بمقاومة ON منخفضة.
• تحويل مستويات اللوجيك: يقدر ينقل مستويات الإشارة بين نطاقات جهد مختلفة، مثالي لتوصيل أنظمة 3.3V بأنظمة 5V.
• مدى جهد تشغيل واسع: بيشتغل من 3V لـ 15V، ومتوافق مع مستويات TTL و CMOS.
• استهلاك طاقة منخفض: تقنية CMOS بتضمن تيار ثابت (quiescent current) ضئيل جدًا.
• Break-Before-Make Switching: بيمنع أي تماس لحظي بين القنوات.

المواصفات التقنية

• مدى جهد التغذية: 3V إلى 15V DC
• مقاومة ON (Typical): 80Ω عند تغذية 10V
• جهد المدخل اللوجيك High: 3.5V حد أدنى عند تغذية 5V، و7V حد أدنى عند تغذية 10V
• جهد المدخل اللوجيك Low: 1.5V حد أقصى عند تغذية 5V، و3V حد أقصى عند تغذية 10V
• مدى درجة حرارة التشغيل: -40°C إلى +85°C
• نوع الباكدج: DIP-16 (Dual Inline Package)
• زمن السويتشينج (Typical): 40ns عند تغذية 10V

الاستخدامات والتطبيقات

• توجيه الإشارات: اختيار بين سنسورات متعددة أو مصادر صوت مختلفة.
• تحويل A/D و D/A: بيستخدم في دوائر sample-and-hold ومحوّلات analog-to-digital.
• أجهزة القياس والتحكم: مثالي للتحكم في العمليات وجمع البيانات (data acquisition) وأجهزة الاختبار.
• Logic-Level Shifting: توصيل بين ميكروكنترولرات 3.3V وبيريفرالات 5V.
• مالتيبلكسينج أنالوج: دمج إشارات أنالوج متعددة على مدخل ADC واحد.

محتويات المنتج

• 1x آي سي 4053 Triple 2-Channel Analog Multiplexer/Demultiplexer (DIP-16)

التوافق

• بيشتغل مع Arduino و Raspberry Pi و ESP32 وأي ميكروكنترولر تاني.
• متوافق مع أنظمة لوجيك 3.3V و 5V.
• ينفع يتستخدم على البريد بورد العادي ولوحات الـ perfboard.

توصية MOKWN

سواء كنت بتبني نظام data acquisition أو واجهة لعدة سنسورات أو محتاج تحوّل مستويات اللوجيك بين جهود مختلفة، الـ 4053 حل موثوق وبتكلفة مناسبة. استهلاكه المنخفض للطاقة ومدى الجهد الواسع بتخليه قطعة أساسية في كيت المكونات بتاع أي maker. اطلب دلوقتي من MOKWN واستلم بسرعة في كل محافظات مصر!
