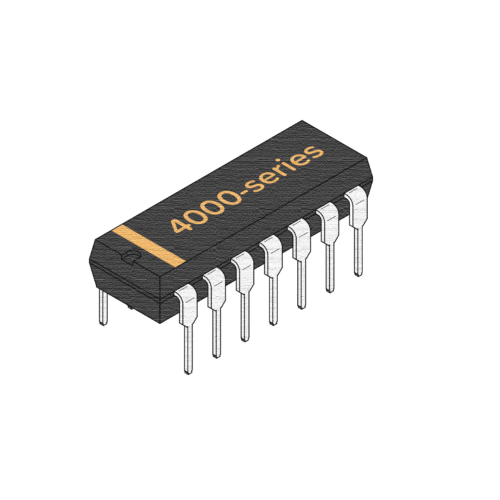

آي سي 4052 مالتيبلكسر دبل 4 قنوات

نظرة عامة

آي سي 4052 ده مالتيبلكسر/ديمالتيبلكسر أنالوج دبل 4 قنوات من عيلة CMOS سلسلة 4000، وبيسمحلك توجّه واحد من أربع إشارات دخول لمخرج مشترك (Multiplexer) أو توزّع إشارة دخول واحدة على أربعة مخارج (Demultiplexer). الخاصية دي اللي بتشتغل في الاتجاهين بتخليه قطعة أساسية في أي مشروع محتاج توجيه إشارات أو Data Acquisition أو سويتشينج أنالوج.

أهم المميزات

• دبل 4 قنوات: دايرتين مالتيبلكسر/ديمالتيبلكسر مستقلين عن بعض في باكدج واحد.
• شغال بالاتجاهين: ينفع تستخدمه كـ Multiplexer أو Demultiplexer.
• مدى جهد دخول أنالوج واسع: بيتعامل مع إشارات من -5V لحد +5V (لما Vee تكون متوصلة على -5V) أو من 0V لحد +10V (بباور سبلاي واحد).
• مقاومة ON قليلة: حوالي 80 ohm، فبتضمن إن الإشارة متضعفش قدامك.
• استهلاك طاقة قليل جداً: تقنية CMOS بتضمن تيار استقرار (Quiescent Current) قليل جداً.
• Break-before-make switching: بيمنع أي تماس لحظي بين القنوات وقت التبديل.
• مدى جهد تشغيل واسع: بيشتغل من 3V لحد 20V.
• باكدج DIP 16 بن قياسي: سهل الاستخدام على البريد بورد وعلى الـ PCB.

المواصفات التقنية

• جهد التغذية (VDD - VSS): من 3V لحد 20V
• مدى جهد الدخول الأنالوج: من VSS لحد VDD
• مقاومة ON: 80Ω (typical) عند VDD = 10V
• زمن التبديل (tON/tOFF): 120ns / 130ns عند VDD = 10V
• جهد الدخول المنطقي High: 3.5V كحد أدنى عند VDD = 5V
• جهد الدخول المنطقي Low: 1.5V كحد أقصى عند VDD = 5V
• الباكدج: DIP 16 بن (متوفر كمان SOIC)
• مدى حرارة التشغيل: من -55°C لحد +125°C

الاستخدامات والتطبيقات

• تجميع إشارات أنالوج (Multiplexing): اختار بين أكتر من سنسور على قناة ADC واحدة.
• أنظمة Data Acquisition: وسّع عدد مداخل الأنالوج في الميكروكونترولر زي Arduino أو ESP32 أو Raspberry Pi.
• سويتشينج صوت وفيديو: وجّه إشارات الصوت في الميكسرات أو إشارات الفيديو في أنظمة CCTV.
• توجيه إشارات ديجيتال: بدّل خطوط اللوجيك في معدات القياس أو أنظمة الاتصالات.
• دايرات Sample-and-Hold: استخدمه كسويتش أمامي لدواير الأنالوج الدقيقة.
• Programmable Gain Amplifiers: بدّل مقاومات الـ Feedback المختلفة عشان تغيّر الـ Gain.

محتويات العلبة

• 1x آي سي 4052 Dual 4-Channel Multiplexer/Demultiplexer (باكدج DIP 16 بن)
• الآي سي جديد تماماً ومصدر من شركات مصنعة معروفة ومضمونة.

التوافق

• بيشتغل مع كل الميكروكونترولرز المعروفة: Arduino وRaspberry Pi وESP32 وSTM32 وPIC وغيرهم.
• ينفع مع مستويات لوجيك 3.3V و5V (اتأكد إن جهد اللوجيك داخل مدى جهد التغذية).
• لو هتشتغل بإشارات أنالوج سالبة، وصّل VEE على تغذية سالبة (مثلاً -5V).

توصية MOKWN

لو شغال على مشروع محتاج مداخل إشارات كتير، آي سي 4052 لازم يكون عندك. تصميمه الدبل قناة ومقاومة الـ ON القليلة بتخلوه اختيار ممتاز توسّع بيه مداخل الأنالوج في الميكروكونترولر بتاعك من غير ما تصرف فلوس كتير. سواء بتعمل Data Logger أو مصفوفة سنسورات أو سويتشر صوت، الـ 4052 هيديك أداء ثابت وسهولة في الاستخدام. اطلبه دلوقتي من MOKWN وخلي مشاريعك للمستوى اللي بعده!
