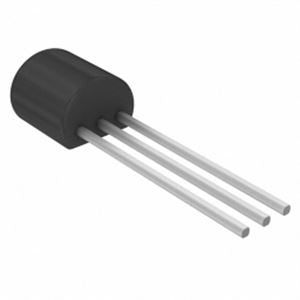

ترانزستور 2N2222 NPN للتبديل والتكبير (حزمة TO-92)

نظرة عامة

ترانزستور 2N2222 هو أشهر وأهم ترانزستور NPN ثنائي القطبية (BJT) في عالم الإلكترونيات، مغلف بحزمة TO-92 القياسية سهلة الاستخدام على البريد بورد. الترانزستور ده هو الأداة الأساسية لكل مهندس وطالب وهاوي لتكبير الإشارات الضعيفة أو استخدامه كمفتاح إلكتروني سريع (Switching) للتحكم في الأحمال الكهربية التي تسحب تياراً أعلى من قدرة أطراف الأردوينو أو الميكروكنترولر، مثل الريلايهات، محركات الـ DC الصغيرة، ومجموعات الليدات عالية الإضاءة.

أهم المميزات

• تحمل تيار عالي حتى 800mA: بيسمح بتشغيل أحمال وسيطة وريلايهات 5V و 12V مباشرة بدون الحاجة لدوائر قيادة معقدة.
• سرعة تبديل فائقة: تردد تشغيل بيوصل لـ 300MHz لضمان استجابة سريعة جداً مع إشارات الـ PWM والتحكم الرقمي.
• معامل تكبير عالي (hFE): تكبير تيار بيتراوح بين 100 و 300، يعني تيار تحكم صغير جداً من طرف الأردوينو كافي لتشغيله في وضع التشبع الكامل (Saturation).
• تصميم عملي للبريد بورد: أطراف قياسية بحجم TO-92 تركب مباشرة على أي لوحة تجارب أو كروت PCB مثقوبة.
• مقاومة وموثوقية عالية: جهد انهيار يصل لـ 40V بيوفر أمان واستقرار مع مصادر التغذية المختلفة.

المواصفات التقنية

• نوع الترانزستور: NPN Bipolar Junction Transistor
• نوع التغليف: TO-92
• جهد المجمع والمشع (Vceo): 40 فولت كحد أقصى
• جهد المجمع والقاعدة (Vcbo): 75 فولت كحد أقصى
• جهد المشع والقاعدة (Vebo): 6 فولت
• تيار المجمع المستمر (Ic): 800 مللي أمبير (ويصل لـ 1A كنبضات)
• القدرة المبددة القصوى (Pd): 625 مللي واط
• معامل تكبير التيار المستمر (hFE): من 100 إلى 300
• نطاق درجة حرارة التشغيل: من -55° مئوية حتى +150° مئوية

التطبيقات واستخداماتها

• مفتاح إلكتروني للأردوينو: تشغيل ملفات الريلاي وصمامات السولينويد التي تسحب تياراً أكبر من 20mA.
• التحكم في سرعة المواتير الصغيرة: استخدامه كـ Low-side switch مع إشارات PWM لتنظيم سرعة محركات التيار المستمر.
• تكبير الإشارات الصوتية: دوائر المضخم الأولي (Preamplifier) للميكروفونات والحساسات التناظرية.
• قيادة ليدات القدرة العالية: تشغيل شرائط الليد والمؤشرات الضوئية القوية.
• التعليم ومشاريع التخرج: العنصر الأساسي في معامل كليات الهندسة لتدريس خواص أشباه الموصلات.

محتويات العلبة

• 1 × ترانزستور 2N2222 NPN BJT بحزمة TO-92

التوافق

• المتحكمات الدقيقة: متوافق 100% مع أردوينو Uno/Nano، ESP32، Raspberry Pi، وSTM32 (ينصح باستخدام مقاومة 1kΩ بين طرف الميكروكنترولر وقاعدة الترانزستور).
• لوحات التجارب: متوافق مع كافة أحجام البريد بورد والـ Breadboards القياسية.

توصية MOKWN

ترانزستور الـ 2N2222 هو القطعة السحرية اللي لازم تفضل موجودة في علبة أدواتك في مصر. متنساش دايماً تحط دايود حماية (زي 1N4007) بالتوازي العكسي مع الأحمال الحثية زي الريلاي أو الموتور لحماية الترانزستور من التيارات العكسية المفاجئة. اطلبه الآن من MOKWN مع شحن فوري لكافة محافظات مصر والدفع عند الاستلام!
